HDR-150 - новые ультратонкие блоки питания на DIN-рейку от MEAN WELL мощностью 150Вт

  • 03.12.2018
  • 146
Новое поколение блоков питания MEAN WELL серий HDR (мощностью 15, 30, 60 и 100 Вт) в сверхтонких корпусах ступенчатой формы для монтажа на DIN-рейку с момента серийного запуска получило более чем позитивное одобрение на рынке автоматизации зданий и бытовых систем управления. Расширяя линейку для более мощных нагрузок, MEAN WELL начинает производство серии HDR-150 мощностью 150 Вт.

Модели новой серии наследуют все присущие семейству HDR особенности: наименьший на рынке ультратонкий корпус ступенчатой формы, усиленная изоляция токоведущих частей Class II, широкий диапазон входных напряжений 85-264 В AC (операционное до 277 В AC), низкое собственное энергопотребление на холостом ходу, высокий КПД (до 90,5%), возможность механической подстройки номинала выходного напряжений (±10%), диапазон рабочих температур -30…+70 °С, категория III по защите от перенапряжения на выходе (OVCIII). Блоки питания серий HDR соответствуют стандарту EN61000-3-2 Class A по требованию к гармоникам входного тока, а также требованиям последних редакции основных стандартов безопасности низковольтного электрического оборудования. Корпус моделей HDR-150 выполнен в соответствии со стандартом Евросоюза DIN 43880 для инсталляции на DIN-рейку и имеет высоту 90 мм и ширину 105 мм (6SU, где SU – "Standard unit" шириной 17,5 мм).

Учитывая наличие полного комплекта сертификатов по безопасности и ЭМС, отличные характеристики и конкурентные цены, семейство блоков питания HDR является отличным выбором для устройств бытового контроля, автоматизации зданий, систем промышленного управления и других электромеханических приборов!

Основные характеристики и преимущества AC/DC преобразователей на DIN-рейку серии HDR-150:

  • Широкий диапазон входных напряжений 85-277 В AC или 120-390 В DC;
  • Усиленная изоляция токоведущих частей (изделие Class II);
  • Собственное энергопотребление на холостом ходу менее 0,3 Вт;
  • Категория III по защите от перенапряжения на выходе (OVCIII);
  • Возможность подстройки номинальных выходных напряжений в пределах ±10%;
  • КДП до 90,5%;
  • Диапазон рабочих температур -30…+70 ;
  • Комплекс защит КЗ, перегрузки и перенапряжения на выходе;
  • Стандарты безопасности и ЭМС: UL61010, UL62368-1, TUV EN61558-2-16, CB, RCM, EAC, CE, EN61000-3-2 Class A;
  • Корпус 105 (6SU) x 90 x 54.5 мм для установки на DIN-рейку TS-35/7.5 или TS-35/15;
  • Гарантия 3 года.

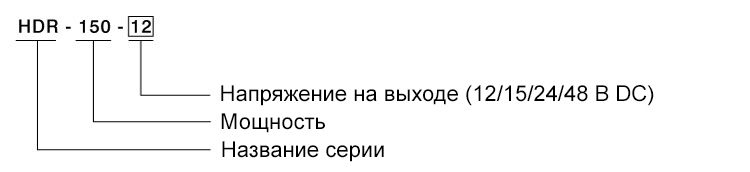

Кодирование преобразователей HDR-150:

Кодирование преобразователей HDR-150

Техническое описание новых AC/DC преобразователей на DIN-рейку:

Модель преобразователя Мощность Вход Выход Техническое описание
HDR-150-12 135.6 Вт 85-264 В AC / 120-370 В DC 12VDC / 11.3А
HDR-150-15 142.5 Вт 15VDC / 9.5А
HDR-150-24 150 Вт 24VDC / 6.25А
HDR-150-48 153.6 Вт 48VDC / 3.2А

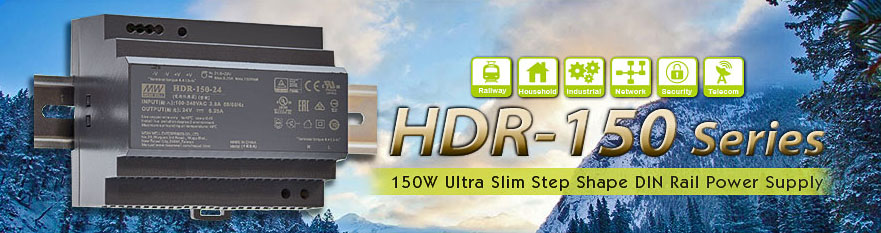

Пример использования AC/DC преобразователей HDR-150:

Пример использования HDR-150

За дополнительной технической информацией и по вопросам приобретения продукции MEAN WELL обращайтесь к официальному дистрибьютору MEAN WELL Enterprises Co., Ltd на территории Украины – Компании СЭА, тел.: (044) 291-00-41 (внутр. 804), info@sea.com.ua
