Установки для тестирования на электробезопасность Chroma 19055 серии

  • 08.05.2017
  • 304

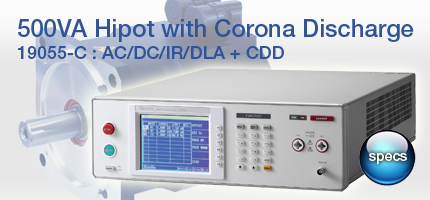

Установка для тестирования на электробезопасность Chroma 19055-C

ОБЗОР ПРОДУКТА

Установки для тестирования на электробезопасность  Chroma 19055 серии могут выполнять тестирование оборудования в режимах AC / DC / IR с параметрами до 5 кВ / 100 мА и выходной мощностью до 500 ВА, что соответствует требованиям EN50191.

Модель 19055-C может проводить тестирование не только в режимах AC / DC / IR, но также в режиме - Corona Discharge Detection (CDD), которая позволит обнаружить следующее параметры через тестовую функцию анализа уровня разряда (DLA):

  • начальное напряжение короны (CSV)
  • начальное напряжение дугового разряда (FSV)
  • напряжение пробоя (BDV)

Что касается проверки контактов во время тестирования на электробезопасность,  Chroma 19055 серия также оснащена новой функцией высокочастотной проверки контактов (HFCC), помимо Open Short Check (OSC). Проверка контактов во время испытания на электробезопасность  значительно повысит надежность и эффективность тестирования.

Для удобства использования приборы Chroma 19055 серии имеет большой ЖК-экран. Также предусмотрены функции защиты, которые предотвращают травмирование оператора.

Существует высокая связь между разрядом и изоляцией, разряд является не только проблемой безопасности, но и ключевым элементом качества электроизделий. Разряд может быть трех типов в зависимости от характера материала: коронный разряд, тлеющий разряд и дуговой разряд.

Коронный разряд: тип локализованного разряда, возникающего в результате временной ионизации в системе изоляции, когда напряжение превышает критическое значение. Продолжительный коронный разряд и повышение температуры может привести к качественному изменению материала, ухудшению изоляции и, наконец, к разрушению изоляции. Коронный разряд является высокочастотным явлением, которое можно детектировать с помощью измерителя высокого уровня.

Тлеющий разряд и дугового разряд: это электрический разряд, генерируемый высоким электрическим полем внутри или на поверхности изоляционного материала, что приводит к потере его изоляционных свойств. Тестирование только тока утечки не позволяет выявить эти дефекты. Таким образом, обнаружение дугового разряда является одним из наиболее необходимых элементов теста.

Анализаторы параметров электробезопасности Chroma 19055 серии обеспечивают анализ уровня разряда, включая обнаружение коронного разряда (только модель 19055-C), обнаружение ARC / дугового разряда  и обнаружение пробоя для тестирования и обеспечения качества продукции.

АНАЛИЗ УРОВНЯ РАЗРЯДА (DLA)
Прочность изоляции зависит от материала и производственного процесса. Для улучшения изоляции необходимо определить напряжение коронного разряда, дугового разряда и пробоя. Chroma 19055 имеет режим анализа уровня разряда (DLA) в котором можно программировать напряжение, время, отсчеты и пределы. Зная и анализируя параметры уровня разряда можно улучшать изоляционные свойства.


ОБНАРУЖЕНИЕ КОРОНОВОГО РАЗРЯДА (CDD)

Трансформатор: По прошествии определенного периода времени изоляция будет нарушена, если на первичных боковых компонентах будет происходить коронный разряд в течение длительного времени. Например, большинство силовых трансформаторов резервируют вспомогательную катушку для других цепей, которые используются в конструкции первичной стороны, как показано на рисунке ниже. Когда она используется под Vp = 750 В в течение длительного времени, и если производственный процесс был плохим, например, плохая изоляционная лента, это привело бы к непрерывному возникновению коронного разряда. Изоляция первичной обмотки будет нарушена и сожжена.
Двигатель: промышленные двигатели или электродвигатели, часто используются в течение долгих часов при значительных колебаниях температуры. Температура также является одним из ключевых факторов, влияющих на изоляцию. Если коронный разряд возникает при работе двигателя, это может привести к ухудшению изоляции из-за повышения температуры в течение длительного времени и качественного изменения материала. Добавление испытания коронного разряда при испытаниях двигателей повышает требования к качеству изоляции и позволяет зараннее выявлять продукты с плохой изоляцией и снизить уровень дефектов

Технические характеристики установок для тестирования на электробезопасность  Chroma 19055 серии
Режимы тестирования ACV / DCV / IR
Испытание электрической прочности изоляции
Выходное напряжение AC: 0,05-5кВ / DC: 0,05-6кВ
Нестабильность по нагрузке 1% от установки + 0.5% от полного диапазона
Погрешность по напряжению 1% от установки + 0.5% от полного диапазона
Разрешение по напряжению 2 В
Ток отключения AC: 100 мA; DC: 20 мА
Разрешение по току AC: 1 мкA; DC: 1 мкА
Погрешность по току 1% от установки + 0.5% от полного диапазона
Выходная частота 50 Гц / 60 Гц
Test/Ramp/Fall/Dwell Time 0.3 - 999 с, непрерывно / 0.1 - 999 с, off / 0.1 - 999 c., off / 0.1 - 999 c., off
Форма колебаний Синусоидальная
Измерение сопротивления изоляции
Выходное напряжение DC: 0,05-5кВ
Разрешение по напряжению 2 В
Погрешность по напряжению 1% от установки + 0.5% от полного диапазона
Диапазон измерения сопротивления изоляции 1МОм - 50ГОм
Разрешение 0.1МОм
Точность измерения сопротивления изоляции >1кВ 1MОм - 1ГОм: ± 3% от показаний + 0.1% полного диапазона
1ГОм - 10ГОм: ± 7% от показаний + 2% от полного диапазона
10ГОм - 50ГОм: ± 10% от показаний + 1% полного диапазона
≧500В ≦1кВ 0.1MОм - 1ГОм: ± 3% от показаний + 0.1% полного диапазона
1ГОм - 10ГОм: ± 7% от показаний + 2% от полного диапазона
10ГОм - 50ГОм: ± 10% от показаний + 1% полного диапазона
<500В 0.1МОм - 1ГОм: ± 3% от показаний + (0.2 * 500 / Vs)% полного диапазона
Обнаружение дуги (поверхностный пробой) (ARC)
Режим настройки Программируемые настройки
Детектируемый ток AC: 20 мА; DC: 10 мА
Функция проверки контактов
HFCC Высокочастотная проверка контактов
OSC (open/short check) 600 Гц, 0,1 с
Функция защиты
Floating output Ток утечки <3 мА
Быстрое отключение выхода около 0,4 мс после неуспешного испытания
Отключение при замыкании на землю (GFI) 0.5мA ±0.25мA AC, ON/OF
Блокирование передней панели Пароль
Оценка ГОДЕН/НЕ ГОДЕН
Индикация, сигнализация ГОДЕН: короткий сигнал, зеленый светодиод, НЕ ГОДЕН: длинный сигнал, красный светодиод
DataHold Последнее измерение
Сохранение результатов 50 значений в 100 группах
Интерфейс RS232, GPIB interface (Optional)
Общие характеристики
Рабочая среда Температура: 0 ℃ - 45 ℃, Влажность: от 15% до 95% R.H@≦ 40 ℃
Потребляемая мощность 500ВА
Требования к питанию 90 - 132Вac или 198 - 264Вac, 47~66Гц
Вес около 20 кг



По вопросам приобретения продукции Chroma обращайтесь в отдел Измерительных приборов Компании СЭА по тел.: (044) 291-00-41; e-mail: info@sea.com.ua.
