Новий графічний дисплей з друкованою платою від Winstar

WEA128128G – 1.12 дюймовий графічний COG OLED модуль з роздільною здатністю 128x128 пікселів зроблений на базі мікрочипа IC SH1107 з підтримкою 4-х жильного SPI інтерфейсу. Даний дисплей OLED є новою версією існуючої серії WEO128128G і має друковану плату. Дисплей має монтажні отвори на платі та залізні виводи для найбільш зручної фіксації. Напруга логіки модуля складає 3 В, 1/128 робочий цикл; значення струму при засвіченні 50% площі індикатора становить 65 мA @ 3 В для білого OLED світіння. Бустерну схему вже виведено на друковану плату дисплея, тому для підключення потрібно лише подати напругу VDD. WEA128128G може працювати при температурах від -30 °С до +70 °С; температура зберігання — аналогічна.

Серія WEA128128G з друкованою платою ідеально підійде для таких застосувань як: медичні, вимірювальні та портативні прилади, розумні пристрої, автомобілебудування, комунікаційні системи і т.д.

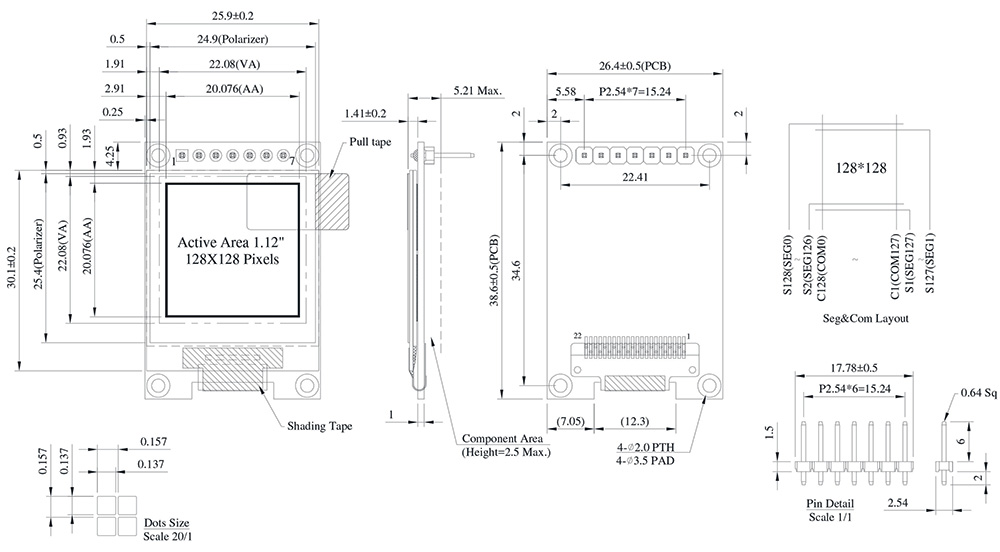

Технічні характеристики: Роздільна здатність: 128 x 128 пікселів Габарити: 26.4 × 38.6 × 5.21 мм Активна область: 20.076 × 20.076 мм Розмір пікселя: 0.137 × 0.137 мм Крок пікселя: 0.157 × 0.157 мм Режим відображення: Пасивна матриця Колір: OLED Білий Робочий цикл: 1/128 Duty IC: SH1107 Інтерфейс: 4-х жильний SPI Діагональ: 1.12 дюймів

За матеріалами Winstar

Компанія СЕА — дистриб'ютор Winstar на території України, виконує поставки та технічну підтримку продукції цієї компанії. Купити дисплей Winstar і за додатковою інформацією звертайтесь за телефоном +38 (044) 330-00-88 та e-mail: info@sea.com.ua.
