Четырёхканальная микросхема управления питанием с током нагрузки более 40 А на канал

Exar Corporation представила универсальную микросхему контроллера питания XR77128, предназначенную для независимого управления четырьмя внешними силовыми каскадами DrMOS с током в каждом канале, превышающим 40 А. Контроллер ориентирован на питание 64-разрядных процессоров ARM, ПЛИС, ЦСП и специализированных интегральных схем.

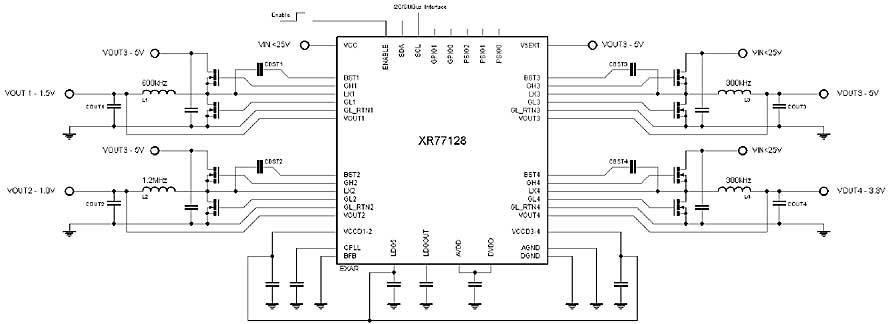

Технология DrMOS стремительно набирает популярность в телекоммуникационных и сетевых приложениях. Эти же приложения занимают значительное место и в планах компании Exar по развитию ее технологии Программируемого Питания, позволяющей при небольшом числе компонентов быстро разработать и интегрировать в систему средства телеметрического контроля и динамического управления. В зависимости от требований к току нагрузки, каждый выход можно автономно сконфигурировать для управления внешними MOSFET или силовыми каскадами DrMOS.

Посредством совместимого с SMBus интерфейса I2C и при поддержке предлагаемой Exar платформы разработки PowerArchitect XR77128 быстро настраивается на питание практически любых ПЛИС, систем на кристалле или ЦСП. Через этот же интерфейс систему питания можно контролировать и динамически перестраивать ее характеристики.

Благодаря наличию пяти конфигурируемых GPIO (входов/выходов общего назначения), есть возможность быстро интегрировать в систему индикацию аварийных ситуаций и статуса микросхемы, или же управление последовательностью включения шин питания. Новая Arduino-совместимая платформа разработки позволяет программистам начинать создание кода для телеметрического и динамического контроля задолго до появления готовых аппаратных средств.

XR77128 выпускается в «зеленом» корпусе TQFN размером 7 × 7 мм, не содержащем галогенов и отвечающим требованиям директивы RoHS.

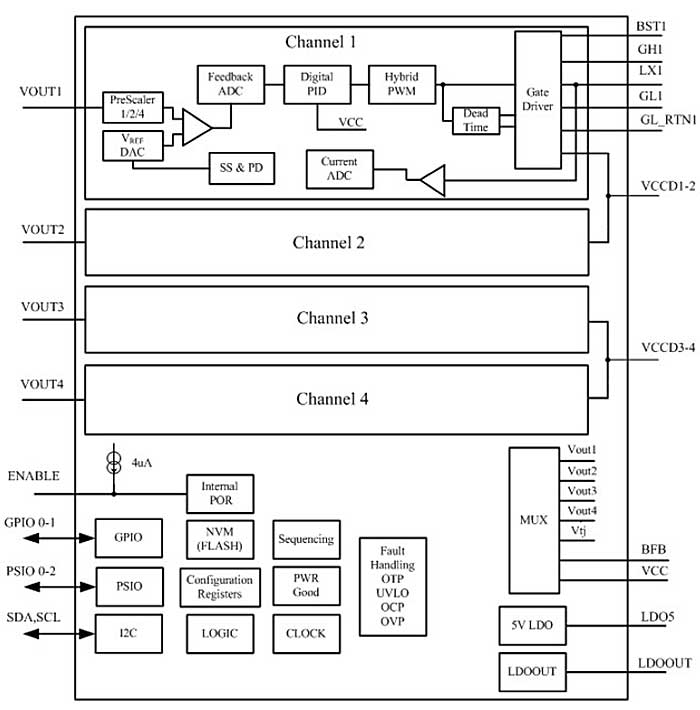

Отличительные особенности XR77128:

• Возможность управления силовыми DrMOS и/или MOSFET каскадами
• Четырёхканальный понижающий преобразователь напряжения
  • Цифровая схема ШИМ с рабочей частотой от 105 кГц до 1.23 МГц
  • Независимая установка частоты преобразования для каждого канала
• Диапазон входных напряжений: от 4.75 В до 25 В
  • Рабочие диапазоны от 4.75 В до 5.5 В и от 5.5 В до 25 В
• Диапазон выходных напряжений: от 0.6 В до 5.5 В (более высокий уровень задается внешним резистором в цепи обратной связи)
• Интерфейс I²C, совместимый с шиной SMBus, для конфигурации устройства, мониторинга системы питания и отчета об ошибках
• Полная поддержка последовательности включения/выключения линий питания
• Встроенные схемы защиты от перегрева, перегрузки по току, недопустимого снижения входного и превышения выходного напряжения

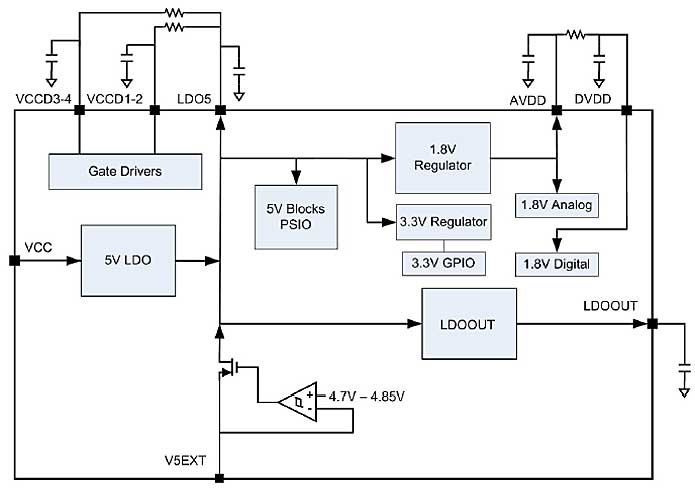

• Встроенные стабилизоторы с малым падением напряжения (LDO) на 5.0 В и 3.3 В
• Внутренняя энергонезависимая память
• Рабочая температура перехода от -40ºС до +125ºС
• 44-выводной корпус TQFN размером 7 х 7 мм
• Поддержка в программном пакете PowerArchitect версии 5.2 или выше
• Система разработки Arduino
