DC/DC-перетворювачі потужністю 3-20 Вт від MEAN WELL серій SCWN03, SCWN06, SCW08, SCW12, SCW20 з одним виходом та DCWN03, DCWN06, DCW08, DCW12 з двома виходами, вже багато років успішно застосовуються у найрізноманітніших галузях. Завдяки щорічним продажам у сотнях тисяч одиниць ці перетворювачі заслужили довіру в енергетичних системах, вимірювальних приладах, телекомунікаційному обладнанні, промисловій автоматизації, IoT-рішеннях та інших сферах.
Наразі MEAN WELL почав виробництво нового покоління DC/DC-перетворювачів із надшироким діапазоном вхідної напруги 8:1:
Моделі з одним виходом: SCWN03W8, SCWN06W8, SCW08W8, SCW12W8, SCW20W8
Моделі з двома виходами: DCWN03W8, DCWN06W8, DCW08W8, DCW12W8, DCW20W8
Нові серії мають ультраширокий діапазон вхідних напруг 9...75 В DC, що дозволяє однією моделлю охоплювати найпоширеніші напруги 12 В, 24 В та 48 В. А щоб забезпечити максимально комфортний перехід від існуючих моделей, нове покоління має pin-to-pin сумісний корпус DIP24, що дозволяє зробити пряму заміну без перепроєктування друкованої плати.
Детальне порівняння характеристик наведено в таблиці нижче:
| Нове покоління | Старе покоління | |||||||||
| Моделі з одним виходом | SCWN03W8 | SCWN06W8 | SCW08W8 | SCW12W8 | SCW20W8 | SCWN03 | SCWN06 | SCW08 | SCW12 | SCW20 |
| Моделі з двома виходами | DCWN03W8 | DCWN06W8 | DCW08W8 | DCW12W8 | DCW20W8 | DCWN03 | DCWN06 | DCW08 | DCW12 | - |
| Потужність | 3 Вт | 6 Вт | 8 Вт | 12 Вт | 20 Вт | 3 Вт | 6 Вт | 8 Вт | 12 Вт | 20 Вт |
| Напруга на вході | "8:1" (9...75 В DC) охоплює 12В, 24В, 48В |
"2:1" 5В (4.5...9V, лише SCWN03/DCWN03) 12В (9...18V) 24В (18...36В) 48В (36...72В) |
"2:1" 12В (9...18В) 24В (18...36В) 48В (36...75В) |
|||||||
| Вихідна напруга (1 вихід) | 3.3В, 5В, 9В, 12В, 15В (9В тільки у моделях потужністю 8Вт та 12Вт) |
3.3В, 5В, 12В, 15В | 5В, 12В, 15В | |||||||
| Вихідна напруга (2 виходи) | ±5В, ±12В, ±15В | ±5В, ±12В, ±15В | ||||||||
| Робоча температура | -40°C...+95°C | -40°C...+90°C | -40°C...+85°C | -40°C...+95°C | -40°C...+90°C | -40°C...+71°C | -40°C...+80°C | |||
| Охолодження | Вільна конвекція повітря | Вільна конвекція повітря | ||||||||
| Захисти | Коротке замикання, перевантаження, перенапруга (OVLO), зниження напруги (UVLO) | Коротке замикання, перевантаження, зниження напруги (UVLO) | Коротке замикання, перевантаження | |||||||
| Ізоляція | 3.0 кВ DC | 3.0 кВ DC | 1.5 кВ DC | |||||||
| Розміри (Д × Ш × В) |
31.8 × 20.3 × 10.2 мм | 31.8 × 20.3 × 12.2 мм | 31.8 × 20.3 × 10.2 мм | 31.8 × 20.3 × 12.2 мм | ||||||
| Сертифікати | CE, UKCA, EAC | CE, UKCA, EAC | ||||||||
| Гарантія | 3 роки | 2-3 роки (залежно від моделі) | ||||||||
Основні характеристики та переваги:
- Стандартна промислова конфігурація DIP24 з дворядним розташуванням ніжок;
- Надширокий діапазон вхідної напруги стандарту 8:1 (9...75 В DC);
- Охолодження вільною конвекцією повітря, робота в діапазоні температур від -40°C до +95°C (залежно від моделі);
- Відповідність вимогам ЕМС за EN55032 Class A без зовнішніх компонентів;
- Для стабільної роботи не потрібне мінімальне навантаження;
- Захисти від: короткого замикання, перевантаження, перенапруги та заниженої напруги;
- Сертифікати: EAC, CE, UKCA;
- Гарантія: 3 роки.
Кодування моделей:

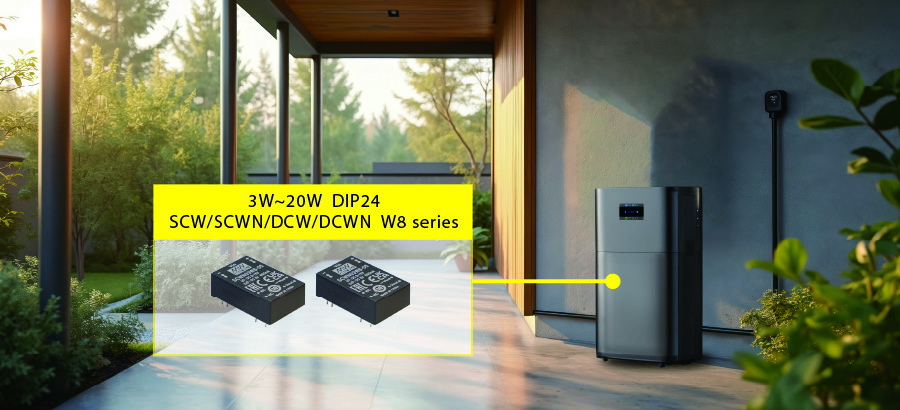

Приклад використання:
