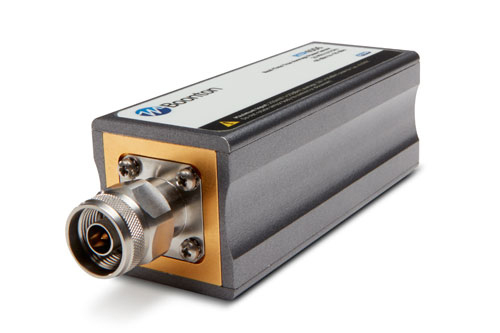

Датчики вимірювання середньої потужності в реальному часі RTP4000

RTP4000 — це перетворювачі середньої потужності, які забезпечують динамічний діапазон 80 дБ і нижній частотний діапазон від 4 кГц. Вбудована технологія Обробка Потужності в Реальному часі забезпечує 100 000 вимірювань за секунду, захоплення сигналів без пропусків  і вимірювання з нульовим часом очікування. Поєднуючи можливості захоплення і виміру немодульованих і модульованих сигналів, багатоканальні можливості і засоби документування - все це робить RTP4000 ідеальним інструментом для швидких, точних і надійних вимірювань СВЧ потужності.

Область застосування датчики вимірювання потужності в реальному часі

• ЕМС - вимірювання зворотніх втрат, стійкість до радіо/кондуктивних завад, ефективність антени
• Автоматизація/транспортна промисловість - системи попередження зіткнень, WiFi/LTE, телеметрія
• Скалярні вимірювання модульованих і немодульованих сигналів, таких як коефіцієнт підсилення і зворотні втрати
• Вимірювання середньої потужності для модульованих сигналів
• Зв'язок - ефективність підсилювачів, моніторинг базових станцій

Особливості RTP4000 серії:

• 4кГц - 6ГГц (RTP4106) і 10МГц - 6 ГГц (RTP4006) перетворювачі потужності
• -60дБм - +20 дБм динамічний діапазон
• 175кГц відео смуга для імпульсних сигналів
• технологія Обробка Потужності в Реальному часі з нульовим часом очікування вимірювання
• 100 000 вимірювань за секунду
• True average вимірювання без обмеження смуги модуляції
• Pulse, Average, CW і Modulation режими роботи
• багатофункціональне ПО Power Analyzer Suite в стандартному комплекті поставки
• 1Гвиб/с ефективна і 25Мвиб/с в реальному часі частота дискретизації
• синхронізовані багатоканальні вимірювання

Технологія Обробка Потужності в Реальному часі

Технологія Обробка Потужності в Реальному часі (RTPP) - являється унікальною методологією паралельної обробки, яка виконує багатокрокову обробку вимірювання НВЧ потужності з високою швидкістю. Традиційні вимірювачі потужності і USB перетворювачі потужності виконують обробку даних послідовно в результаті чого витрачається час на запуск наступного вимірювання і пропуск об'єму інформації. Датчики вимірювання потужності Boonton RTP4000 серії, які працюють на технології RTPP захоплюють, відображають і вимірюють кожний імпульс, глітч і виконують деталізацію без втрати інформації.
