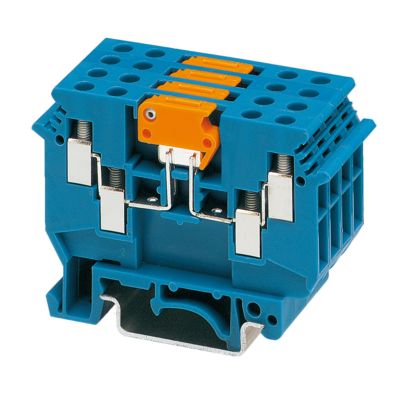

Компактные (ширина 6.2 мм, сечение от 0.2 до 6 мм2) синие клеммы с ножевыми размыкателями (удобное обслуживание) и винтами для крепления контрольного штекера. Выполнены в закрытом корпусе (двухъярусные модели) с расположенными с двух сторон сдвоенными контактами для подключения.
Общие сведения
- Размеры
-- длина — 63.5 мм
-- ширина — 6.2 мм
-- высота — 47 мм (NS 35/7.5), 54.5 мм (NS 35/15), 52 мм (NS 32)
- Номинальное сечение — 4 мм²
- Количество ярусов — 1
- Количество точек подключения — 4
- Открытая боковая стенка — да
- Изоляционный материал — PA, группа I
- Цвет — синий
- Номинальный ток IN — 16 А
- Максимальный ток нагрузки — 16 А (при сечении подключаемого провода 6 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки)
- Номинальное напряжение UN — 630 В
- Расчетное импульсное напряжение — 8 кВ
- Стандарты и предписания
-- класс воспламеняемости согласно UL 94 — V2
-- подключение согласно стандарту — CSA, МЭК 60947-7-1
-- степень загрязнения — 3
-- категория перенапряжения — III
Характеристики клемм
- Сечение жесткого проводника (мин. - макс.) — 0.2 - 6 мм2
- Сечение гибкого проводника (мин. - макс.)
-- 0.2 - 4 мм2
-- с кабельным наконечником, без пластмассовой втулки — 0.25 - 4 мм2
-- с кабельным наконечником, с пластмассовой втулкой — 0.25 - 1.5 мм2
- Сечение провода AWG (мин. - макс.) — 10 - 24 мм2
- 2 жестких провода одинакового сечения (мин. - макс.) — 0.2 - 1 мм2
- 2 гибких провода одинакового сечения (мин. - макс.)
-- 0.2 - 1.5 мм2
-- без пластмассовой втулки AEH — 0.25 - 1.5 мм2
-- с пластмассовой втулкой TWIN-AEH — 0.5 - 1 мм2
- Сечение с гребенчатым мостиком (макс.)
-- гибкий — 2.5 мм2
-- жесткий — 2.5 мм2
- Тип подключения — винтовые зажимы
- Резьба винтов — M3
- Длина снятия изоляции — 8 мм
- Калиберная пробка — А4
- Момент затяжки (мин. - макс.) — 0.6 - 0.8 Нм
Коммерческие данные
- Упаковочная единица — 50 STK
- GTIN — 4017918068523
- Вес/шт. (без упаковки) — 16,490 г
