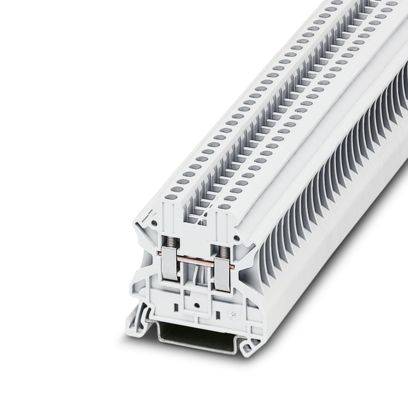

UT 2,5 WH - Прохідна клема

Производитель:

Phoenix Contact

Код производителя: 3045075

Остаток на складе: 0 шт.

Стоимость с НДС:

Цена по запросу

Описание

Прохідна клемна колодка, номінальна напруга: 1000 В, номінальний струм: 24 А, кількість підключень: 2, спосіб підключення: гвинтове з'єднання, номінальний поперечний переріз: 2,5 мм² , поперечний переріз: 0,14 мм² - 4 мм² , тип монтажу: NS 35/7,5, NS 35/15, колір: білий

Тип продукту	Прохідна клемна колодка
Галузь застосування	Залізнична промисловість
	Машинобудування
	Інженерія заводів
	Переробна промисловість
Кількість підключень	2
Кількість рядків	1
Потенціали	1
Характеристики ізоляції
Категорія перенапруги	III
Ступінь забруднення	3

Номінальна імпульсна напруга	8 кВ
Максимальна розсіювана потужність за номінального стану	0,77 Вт

Кількість з'єднань на рівні	2
Номінальний поперечний переріз	2,5 мм²
Номінальний поперечний переріз AWG	12
Рівень 1 вище 1 нижче 1
Спосіб підключення	Гвинтове з'єднання
Різьба	М3
Момент затягування	0,5 ... 0,6 Нм
Довжина зняття ізоляції	9 мм
Внутрішній циліндричний калібр	А3
Підключення згідно зі стандартом	ІЕК 60947-7-1
Поперечний переріз провідника жорсткий	0,14 мм² ... 4 мм²
Поперечний переріз AWG	26 ... 12 (перетворено згідно з IEC)
Гнучкий поперечний переріз провідника	0,14 мм² ... 4 мм²
Поперечний переріз гнучкого провідника [AWG]	26 ... 12 (перетворено згідно з IEC)
Поперечний переріз провідника гнучкий, стиснутий ультразвуком	0,34 мм² ... 4 мм²
Поперечний переріз провідника, гнучкого [AWG], стиснутого ультразвуком	22 ... 12 (перетворено згідно з IEC)
Гнучкий поперечний переріз провідника (наконечник без пластикової гільзи)	0,14 мм² ... 2,5 мм²
Поперечний переріз гнучкого провідника (наконечник з пластиковою втулкою)	0,14 мм² ... 2,5 мм²
2 провідники з однаковим поперечним перерізом, жорсткі	0,14 мм² ... 1,5 мм²
2 провідники з однаковим поперечним перерізом, гнучкі	0,14 мм² ... 1,5 мм²
2 провідники однакового поперечного перерізу, гнучкі, з наконечником без пластикової оболонки	0,14 мм² ... 1,5 мм²
2 провідники однакового поперечного перерізу, гнучкі, з подвійним наконечником з пластиковою втулкою	0,5 мм² ... 1,5 мм²
Номінальний поперечний переріз	2,5 мм²
Номінальний струм	24 А
Максимальний струм навантаження	32 А (з поперечним перерізом провідника 4 мм²)
Номінальна напруга	1000 В
Примітка	Примітка: Релізи продукції, перерізи з’єднань та примітки щодо підключення алюмінієвих кабелів можна знайти в області завантажень.

Номінальні дані (ATEX/IECEx)
Ідентифікація	 II 2 GD Ex eb IIC Gb
Діапазон робочих температур	-60 °C ... 110 °C
Аксесуари, сертифіковані для вибухобезпечних приміщень	3047028 D-OUT 2.5/10
	3047167 АТП-УТ
	1205053 СЗС 0.6X3.5
	3022276 КЛІПФІКС 35-5
	3022218 КЛІПФІКС 35
Список мостів	Вставний місток / FBS 2-5 / 3030161
	Вставний місток / FBS 3-5 / 3030174
	Вставний місток / FBS 4-5 / 3030187
	Вставний місток / FBS 5-5 / 3030190
	Вставний місток / FBS 10-5 / 3030213
	Вставний місток / FBS 20-5 / 3030226
Дані мосту	21 А (2,5 мм²)
Підвищення температури вибухонебезпечних приміщень	40 К (23,3 А / 2,5 мм²)
для перекриття мостом	690 В
- При перемиканні між несуміжними клемними колодками	352 В
- При перемиканні між несуміжними клемними колодками через клемну колодку PE	275 В
- При перекриттях, що розрізаються на потрібні довжини	220 В
- При перетині з перегородкою, що розрізається за довжиною	275 В
Номінальна напруга ізоляції	630 В
вихід	(Постійний)
Загальний рівень Ex
Номінальна напруга	690 В
Номінальний струм	21 А
Максимальний струм навантаження	28 А
Контактний опір	0,41 мОм
Дані вибухонебезпечного з'єднання. Загальні положення
Діапазон крутного моменту	0,5 Нм ... 0,6 Нм
Номінальний поперечний переріз	2,5 мм²
Номінальний поперечний переріз AWG	14
Місткість підключення жорсткий	0,14 мм² ... 4 мм²
Ємність підключення AWG	26 ... 12
Гнучка ємність підключення	0,14 мм² ... 2,5 мм²
Ємність підключення AWG	26 ... 14
2 провідники з однаковим поперечним перерізом, суцільні	0,14 мм² ... 1,5 мм²
2 жорсткі провідники з однаковим поперечним перерізом AWG	26 ... 16
2 провідники з однаковим поперечним перерізом, багатожильні	0,14 мм² ... 1,5 мм²
2 гнучкі провідники з однаковим поперечним перерізом AWG	26 ... 16

Ширина	5,2 мм
Ширина торцевої кришки	2,2 мм
Висота	47,7 мм
Глибина на NS 35/7,5	47,5 мм
Глибина на NS 35/15	55 мм

Пакувальна одиниця	50 Шт.
Мінімальний обсяг замовлення	50 Шт.
