SSA3000X серія аналізаторів спектру

анализатор спектра

Обзор Анализаторов спектра Siglent SSA3000X

Линейка анализаторов спектра SSA3000X серии состоит из двух моделей, которые работают в диапазоне частот от 9 кГц до 2.1 ГГц (SSA3021X) и от 9 кГц до 3.2 ГГц (SSA3032X). Эти приборы отличаются от аналогов своего класса компактностью, малым весом и удобностью пользовательского интерфейса. Большой хорошо читаемый дисплей, широкий набор автоматических измерений и прикладных функций делают эти анализаторы спектра универсальным инструментом для решения широкого круга задач. Области применения: научные исследования и разработки, образование, производство, обслуживание и многое другое.

ОСОБЕННОСТИ АНАЛИЗАТОРОВ СПЕКТРА Siglent SSA3000X СЕРИИ

  • технология цифрового преобразования частоты
  • диапазон частот от 9 кГц до 3.2 ГГц
  • DANL - 161 дБм/Гц (тип.)
  • фазовый шум -98 дБн/Гц @ 1 ГГц, 10 кГц смещение
  • погрешность измерения амплитуды: <±0,7 дБ
  • 10 Гц RBW
  • предусилитель в стандартной комплектации
  • трекинг генератор (опция)
  • измерение потерь в тракте и КСВН (опция)
  • расширенный набор измерений (опция)
  • измерения ЭМС (квази-пиковый детектор с шаблонами CISPR 16)
  • 10,1-дюймовый WSVGA (1024x600) дисплей



Интуитивно понятное меню, легкость в использовании, поддержка четырех цветов для спектров с возможностью отдельных курсорных измерений для каждого цвета

Отображение информации оптимизировано для информативный работы. Четыре цвета выделения позволяют пользователю удобно визуально разделять разные спектры и различать соответствующие изменения этих спектров. Спектры и результаты измерений могут быть отображены на экране одновременно.



Минимальное разрешение полосы пропускания (RBW) 10 Гц

Благодаря технологии цифрового преобразования частоты достигается минимальное разрешение полосы пропускания 10 Гц. Это дает возможность проводить анализ сигналов, которые близко расположены по частоте.



-151 дБм DANL (RBW = 10 Гц)

Высокопроизводительный входной АЦП гарантирует низкий уровень собственных шумов. Также стоит отметить, что предусилитель идет в стандартном комплекте поставки. Благодаря этому пользователь имеет возможность анализировать слабые сигналы на фоне помех.



Фазовый шум -98 дБн/Гц @ 1 ГГц, 10 кГц смещение

Такой хороший показатель фазового шума позволит пользователям проводить оценку большинства генераторов сигналов.



Демодуляция при установке нулевой полосы обзора (zero span)

При установке нулевой полосы обзора, детектор приемника обеспечивает режим AM / ЧМ демодуляции входного сигнала, что позволяет наблюдать модулированные сигналы на экране с их временной разверткой. Анализатор спектра имеет на передней панели выходной аудио разъем для прослушивания демодулированных сигналов.



Расширенные измерения мощности, вычисление ACPR параметров

Современные стандарты радиосвязи и беспроводного доступа поддерживают строгие требования в отношении выходной мощности сигнала в отведенной полосе и соответствия нормированных значений утечки мощности в соседний частотный канал. С этой целью в анализаторах спектра SSA3000X серии предусмотрен опциональный пакет расширенных измерений параметров мощности, который позволяет выполнить анализ общей мощности в канале, определить коэффициент мощности в соседнем канале, занимаемую полосу частот, мощность во временном домене , спектральную мощность и другие параметры.



Измерение потерь в тракте и КСВН

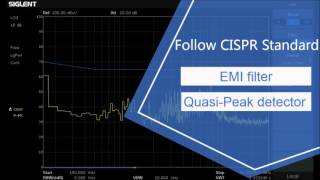

Фильтры ЭМС, квази-пиковый детектор с шаблонами соответствия CISPR 16

Опция EMI-SSA3000X предлагает квазипиковый детектор (Quasi-Peak) и фильтры EMI (200 Гц, 9 кГц, 120 кГц, по уровню -6 дБ). Сохраненние и загрузка предельных шаблонов позволяет легко оценить уровень электромагнитных помех для предварительного тестирования оборудования на соответствие стандартам.

Усі ціни вказано з ПДВ, підлягають перегляду під час опрацювання замовлення та можуть коригуватися додатковими митами, тарифами або надбавками.

Інформація дійсна на 15.07.2024 р.

Назва Frequency range RBW DANL Real-time bandwidth Ціна, грн
SSA3021X
SSA3021X
9 кГц - 2.1 ГГц 10 Гц - 1 МГц -161 дБм/Гц (пусто) 0
SSA3032X
SSA3032X
9 кГц - 3.2 ГГц 10 Гц - 1 МГц -161 дБм/Гц (пусто) 0
Назва Тип Опис Ціна, грн
SRF5030
SRF5030
Аксесуар Набор пробников ближнего поля 26031.5
N-N-6L
N-N-6L
Аксесуар N-N кабель, 6 ГГц 2357.57
RBSSA3X20
RBSSA3X20
Аксесуар VSWR Bridge Kit: Software (Refl-SSA3000X), RB (1 MHz~2 GHz), N (M) -N (M) adaptor (2 pcs) 0
EMI-SSA3000X
EMI-SSA3000X
Опція Измерения ЭМС (ПО) 0
Refl-SSA3000X
Refl-SSA3000X
Опція Измерение потерь в тракте и КСВН (ПО) 21119.9
AMK-SSA3000X
AMK-SSA3000X
Опція Расширенный набор измерений (ПО) 22838.9
TG-SSA3000X
TG-SSA3000X
Опція Трекинг генератор (ПО) 0
N-BNC-2L
N-BNC-2L
Аксесуар N-BNC кабель, 2 ГГц 1768.18
N-SMA-6L
N-SMA-6L
Аксесуар N-SMA кабель, 6 ГГц 2357.57
UKitSSA3X
UKitSSA3X
Аксесуар Набор N (M) -SMA (M) cable, N (M) -N (M) cable, N (M) -BNC (F) adaptor (2 pcs), N (M) -SMA (F) adaptor (2 pcs) 10 dB attenuator 0
BAG-SCC
BAG-SCC
Аксесуар Сумка для SDS1000CFL, SDS2000X, SDS1000X, SSA3000X 4911.6
Найменування Дата Розмір Завантаження
SSA3000X DataSheet 27.10.2023 3MB Завантажити
SSA3000X_UserManual 27.10.2023 2MB Завантажити
SSA30000X-Quick Start 27.10.2023 2MB Завантажити
SSA30000X-Program_Material 27.10.2023 2MB Завантажити
UKitSSA3X 27.10.2023 288kB Завантажити
RBSSA3X20 27.10.2023 590kB Завантажити

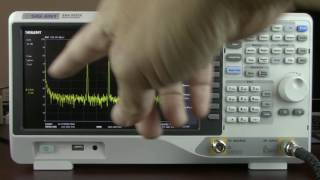

Обзор анализаторов спектра SSA3000X серии

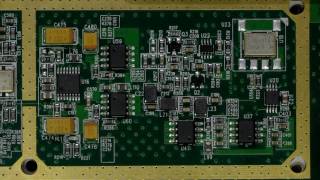

EEVblog #892 - Siglent SSA3021X Spectrum Analyser Teardown

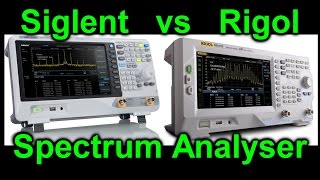

EEVblog #891 - Siglent SSA3021X vs Rigol DSA815 Spectrum Analyser
Обзор анализаторов спектра SSA3000X серии

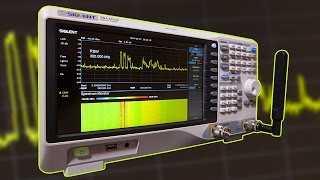

Siglent SSA3032X Spectrum Analyzer Review & Experiments
