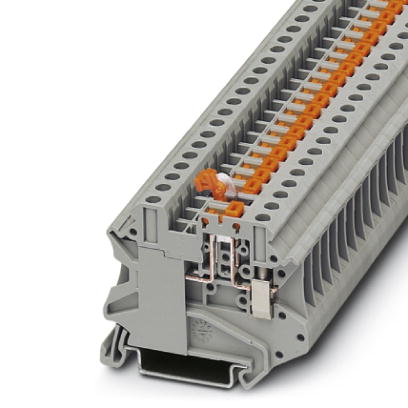

UT 4-MT-P/P - Прохідна клема

Производитель:

Phoenix Contact

Код производителя: 3046171

Распродажа

Остаток на складе: 8 шт.

Упаковка: 50 шт.

Стоимость с НДС:

110.84 грн

Описание

Клемна колодка з ножовим розмикачем, З винтовими кріпленнями для випробувальних штекерів, номінальна напруга: 500 В, Термічний струм тривалої дії Ith : 20 А, спосіб підключення: Гвинтове з'єднання, Номінальний поперечний переріз: 4 мм² ,

Загальні відомості

Розміри
- довжина - 57.8 мм
- ширина - 6.2 мм
- висота - 49.1 мм (NS 35/7.5), 56.6 мм (NS 35/15)
Номінальний переріз - 4 мм²
Кількість ярусів - 1
Кількість точок підключення - 2
Потенціалів - 1
Відкрита бічна стінка - ні
Ізоляційний матеріал - PA, група I
Колір - сірий
Номінальний струм I _N - 20 А
Максимальний струм навантаження – 20 А
Номінальна напруга U _N - 500 В
Імпульсна напруга
- розрахункова - 6 кВ
- задане значення, випробування - 7.3 кВ та 1.89 кВ (змінного)

Характеристики клем

Перетин жорсткого проводника (хв. – макс.) – 0.14 – 6 мм ²
Перетин гнучкого проводника (мін. - макс.)
- 0.14 - 6 мм ²
- з кабельним наконечником, без пластмасової втулки - 0.14 - 4 мм ²
- з кабельним наконечником, з пластмасовою втулкою - 0.14 - 4 мм ²
Перетин проволоки AWG (хв. - макс.)
- 10 - 26 мм ²
- гнучкий - 10 - 26 мм ²
2 жорсткі дроти однакового перерізу (мін. - макс.) - 0.14 - 1.5 мм ²
2 гнучкі дроти однакового перерізу (мін. - макс.)
- 0.14 - 1.5 мм ²
- без пластмасової втулки AEH - 0.14 - 1.5 мм ²
- з пластмасовою втулкою TWIN-AEH - 0.5 - 2.5 мм ²
Тип підключення - винтові затискачі
Різьблення гвинтів - M3
Довжина зняття ізоляції – 9 мм.
Каліберна пробка - A4
Момент затягування (мін. – макс.) – 0.6 – 0.8 Нм

Стандарти та розпорядження

Підключення згідно стандарту - CSA, МЕК 60947-7-1
Ступінь загрязнення - 3
Категорія перенапруги – III
Використання ізоляційного матеріалу
- температурний індекс згідно DIN EN 60216-1 (VDE 0304-21) - +125 °C
- відносний температурний індекс згідно Elec., UL 746 B - +130 °C
- статичне, на холоді - -60 °C
Кисневий індекс згідно з DIN EN ISO 4589-2 – більше 32 %
Калориметрична тепловіддача NFPA 130 згідно ASTM E 1354 - 27.5 MДж/кг
Клас займистості згідно UL 94 - V0
Вогнестійкість рейкових транспортних засобів відповідає вимогам DIN 5510-2.
Протипожежний захист рейкових ТЗ згідно з DIN EN 45545-2 (R22, R23, R24, R26) - HL 1 - HL 3
Захист від дотиків відповідає вимогам DIN EN 50274 (VDE 0660-514):2002-11
Стійкість до колінь та широкосмугових шумів – відповідає вимогам DIN EN 50155 (VDE 0115-200):2008-03
Ударостійкість – відповідає вимогам DIN EN 50155 (VDE 0115-200):2008-03
Пройдено випробування імпульсною та змінною напругою, на механічну міцність клем, вигин, розтягування, міцність насадки на кріпильну основу, нагрівання, а також перевірки падінням напруги та стійкості до току КЗ

Комерційні дані

Пакувальна одиниця - 50 STK
GTIN - 4017918975593
Вес/шт. (без упаковки) – 12,800 г
