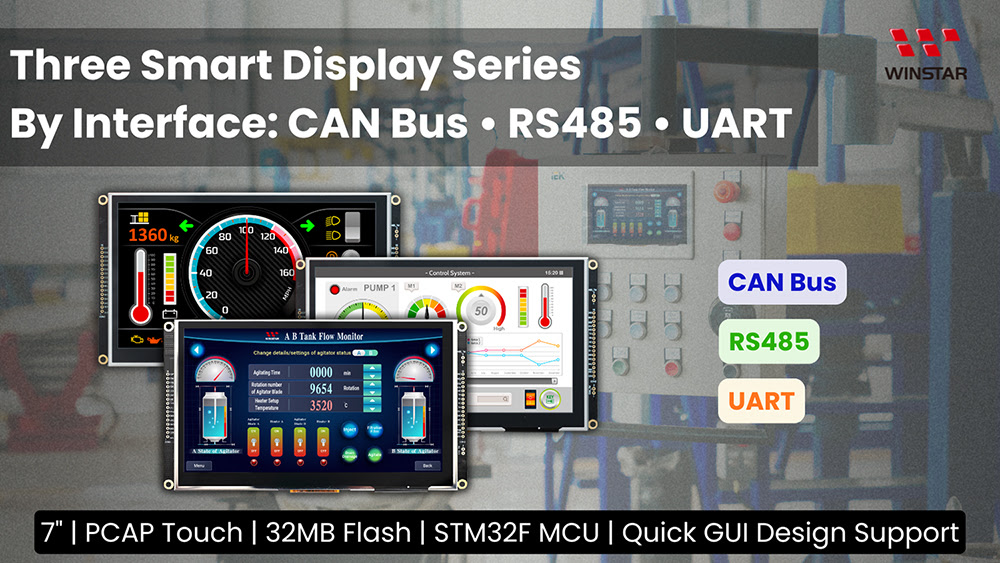

Компания Winstar Display представила обновленную серию 7-дюймовых Smart-дисплеев, поддерживающих три популярных интерфейса связи – CAN Bus, RS485 (Modbus) и UART. Новые модели – WL0F0007000A8GAADSA05, WL0F0007000A8GDACSA01 и WL0F0007000A8GFAASA01 – созданы для промышленных приложений, где требуется стабильная передача данных, гибкая интеграция и удобная разработка графического интерфейса.
Ключевое преимущество – увеличенная память для расширенных графических интерфейсов
Главное обновление серии – расширенная внешняя флэш-память объемом 32MB, что вдвое превышает объем предыдущих моделей (16MB). Это позволяет сохранять больше графических элементов, шрифтов и данных объектного словаря, открывая больше возможностей для создания насыщенных и динамических интерфейсов без потери быстродействия.
Каждая модель построена на мощном MCU STM32F746 и совместима с Winstar GUI Builder — инструментом, позволяющим создавать интерфейсы без программирования, а также инструментами STMicroelectronics для глубокой кастомизации проектов.
Версия с CAN Bus – для промышленных систем с надежной коммуникацией
Модель WL0F0007000A8GAADSA05 разработана для работы как slave-устройство в CAN Bus сетях. Она отображает данные, полученные через шину, и передает события касания обратно в систему управления. Такой дисплей отлично подходит для автоматизированных промышленных систем, контроллеров, диагностических панелей и транспортных приложений, где CAN Bus является стандартом связи.
- Интерфейс: CAN Bus (Custom CAN ID+GPIO)
- Память: 32MB Flash
- Дисплей: 7" IPS, 1024×600
- Яркость: 450 кд/м²
- Рабочая температура: -20…+70°C
Версия с RS485 Modbus – для гибких систем управления и мониторинга
Модель WL0F0007000A8GDACSA01 поддерживает протокол Modbus RTU и обеспечивает стабильное взаимодействие между устройствами в системах автоматизации, диспетчеризации и энергоменеджмента. Встроенное ПО позволяет быстро настроить передачу данных, а сенсорная панель обеспечивает точное взаимодействие с пользователем.
- Интерфейс: RS485 (Modbus+GPIO)
- MCU: STM32F746
- Яркость: 450 кд/м²
- Поддержка GUI Builder: да
- Назначение: медицинское оборудование, панели управления, системы мониторинга
Версия с UART – для быстрой интеграции в разные системы
Модель WL0F0007000A8GFAASA01 ориентирована на разработчиков и инженеров, которые ищут простое и универсальное решение для быстрой интеграции дисплея в проект. Она поддерживает UART-коммуникацию и легко подключается к ПК (через USB-UART), микроконтроллерам или Raspberry Pi. Это идеальный выбор для интерактивного оборудования, обучающих стендов и пользовательских панелей, где важна простота разработки и гибкость.
- Интерфейс: UART (Proprietary + GPIO)
- Совместимость: MCU, PC, Raspberry Pi
- Флэш-память: 32MB
- Разрешение: 1024×600
- Сенсор: PCAP
Универсальная платформа для быстрого создания графических интерфейсов
Все три модели имеют общую архитектуру – IPS-матрицу с широкими углами обзора (85/85/85/85), емкостную сенсорную панель (PCAP), высокую яркость 450 кд/м² и аналогичные габариты (184.1×103.8×22 мм). Такая унификация упрощает замену или масштабирование проектов, позволяя выбрать оптимальный интерфейс связи под конкретную задачу – CAN Bus, RS485 или UART.
Разработчики могут создавать интуитивные интерфейсы с помощью Winstar GUI Builder, не тратя время на написание кода, а при необходимости дополнять проекты собственными алгоритмами через среду STM32.
Инновационность, надежность и удобство от Winstar
Обновленная линейка 7-дюймовых Smart-дисплеев Winstar сочетает в себе промышленную надежность, современный дизайн и легкость интеграции. Благодаря увеличенной памяти, сенсорному управлению и поддержке популярных интерфейсов связи эти модули являются готовым решением для индустриальных контроллеров, умных панелей управления, медицинских терминалов и учебных проектов.
По материалам Winstar
