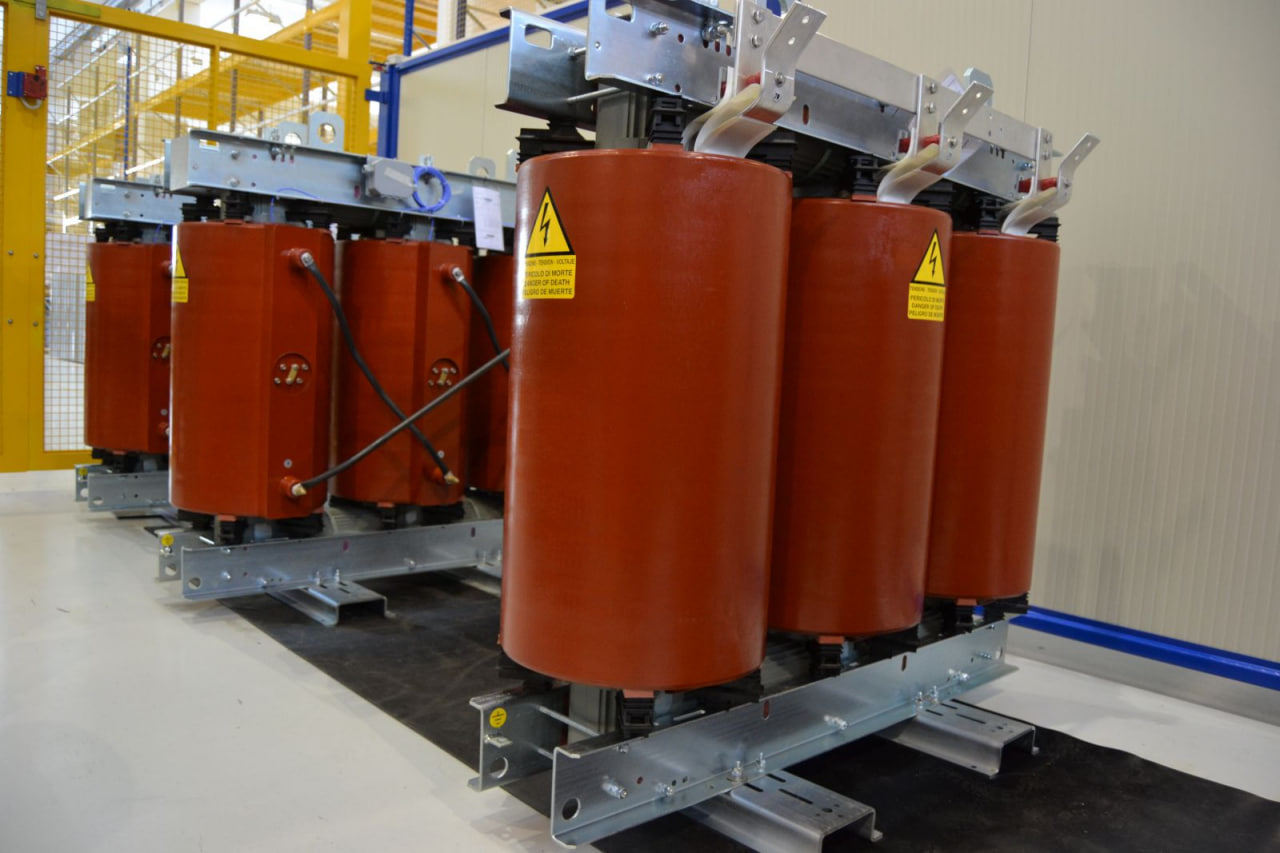

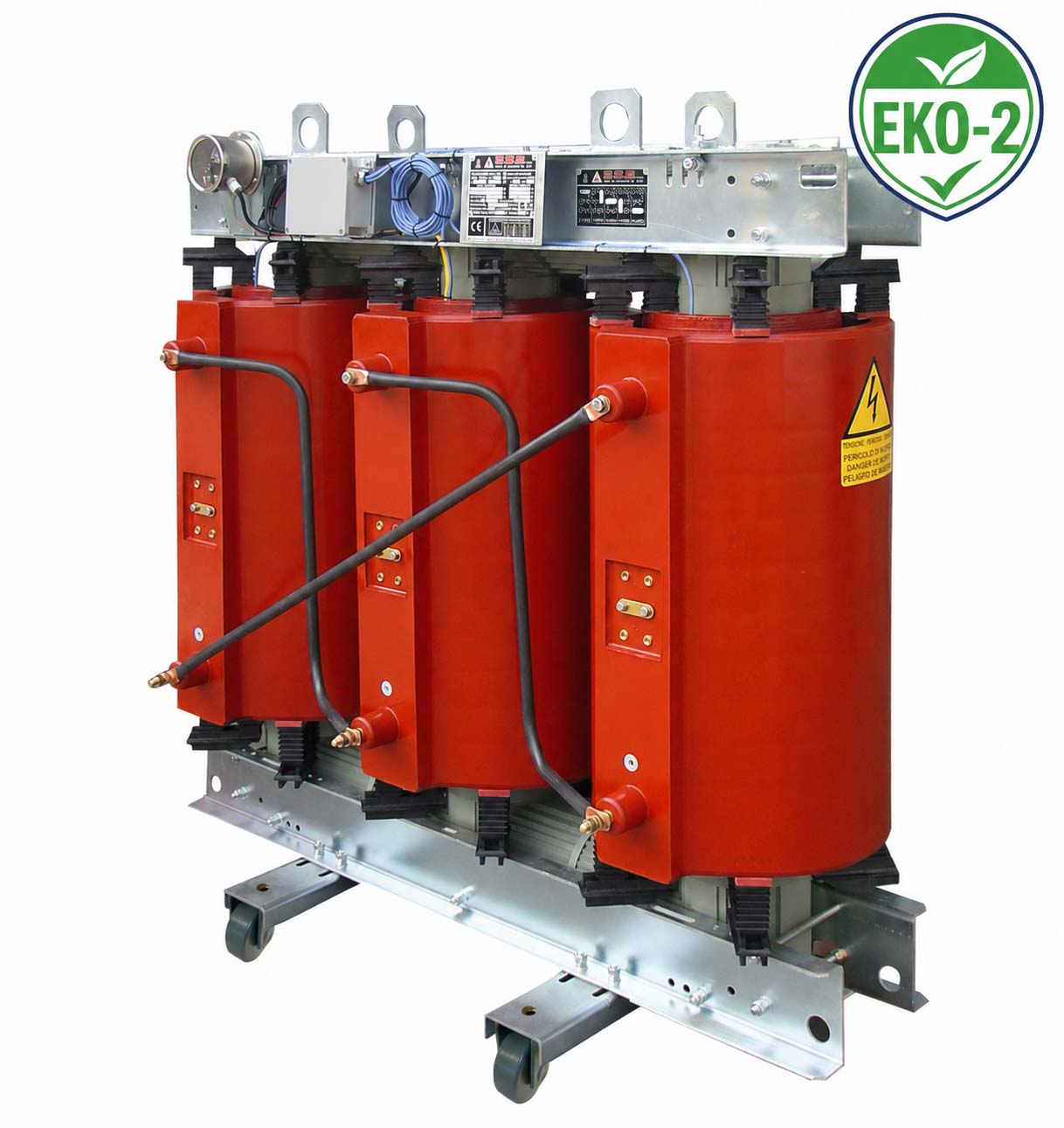

Новая серия сухих трансформаторов TTR Eco+P EКО-2 производства итальянской компании SEA SpA является логическим продолжением хорошо зарекомендованной в Украине серии TTR. Она сохраняет проверенные конструктивные решения, надежность и безопасность трансформаторов с литой изоляцией, в то же время предлагая более высокую энергоэффективность, сниженные потери и улучшенные эксплуатационные характеристики.
Серия разработана в соответствии с требованиями второго этапа европейского регламента Ecodesign — Regulation EU No. 548/2014 Tier II, поэтому название EКО-2 подчеркивает ее соответствие современным требованиям к энергоэффективности трансформаторного оборудования.
Загрузить
Развитие проверенной серии TTR
Сухие трансформаторы SEA серии TTR используются на украинских промышленных, энергетических, инфраструктурных и коммерческих объектах с 2009 года. Новая серия TTR Eco+P развивает эту конструкцию, сохраняя ее основные преимущества:
- обмотки среднего напряжения, полностью залитые эпоксидной смолой;
- природное воздушное охлаждение AN;
- отсутствие трансформаторного масла;
- низкие требования к техническому обслуживанию;
- высокая механическая и электродинамическая устойчивость;
- возможность установки вблизи потребителей электроэнергии;
- широкий выбор мощностей, классов напряжений и защитных корпусов.
Усовершенствованная конструкция TTR Eco+P обеспечивает лучшую циркуляцию охлаждающего воздуха, уменьшение локальных перегревов и дополнительных потерь, более низкий уровень вибраций и шума, а также повышенную эффективность при меньшей массе оборудования.
Энергоэффективность уровня EКО-2
В каталоге представлены трансформаторы в исполнении Ao−10% Ak. Это означает, что потери холостого хода снижены еще на 10% по отношению к уровню Ao, тогда как погрузочные потери соответствуют уровню Ak.
Снижение потерь особенно важно для распределительных трансформаторов, которые остаются под напряжением круглосуточно. Даже когда нагрузка невелика, трансформатор имеет постоянные потери холостого хода. Поэтому их сокращение позволяет:
- уменьшить годовое потребление электроэнергии;
- сократить эксплуатационные расходы;
- снизить нагрев оборудования;
- уменьшить косвенные выбросы CO₂;
- повысить экономическую эффективность подстанции в течение всего срока работы.
Таким образом, TTR Eco+P – это не просто обновление каталога, а энергоэффективное продолжение серии TTR, ориентированное на современные требования промышленности и энергетики.
Модельный ряд серии TTR Eco+P
Каталог включает четыре основных типа трансформаторов, которые отличаются классом напряжения и уровнем изоляции.
| Тип | Класс оборудования | Уровень изоляции | Типовые сети в Украине | Диапазон мощностей |
|
TTR-A |
7,2 или 12 кВ |
7,2/20/60 или 12/28/75 кВ |
6 и 10 кВ |
50–3150 кВА |
|
TTR-B |
17,5 кВ |
17,5/38/95 кВ |
15 кВ |
50–3150 кВА |
|
TTR-C |
24 кВ |
24/50/125 кВ |
20 кВ |
50–3150 кВА |
|
TTR-D |
36 кВ |
36/70/170 кВ |
30–35 кВ |
160–3150 кВА |
Указание уровня изоляции содержит наибольшее рабочее напряжение оборудования, выдерживаемое напряжение промышленной частоты и выдерживаемый грозовой импульс.
Стандартные параметры серии:
- частота – 50 Гц;
- вторичное напряжение — 400 В или 410-433 В;
- регулировка напряжения — ±2 × 2,5%;
- стандартная группа соединения — Dyn11;
- группа Dyn5 – по заказу;
- стандартная степень защиты — IP00;
- возможна поставка в корпусах IP20, IP21, IP23, IP31 или IP33.
Подробные значения потерь, напряжения короткого замыкания, тока холостого хода, уровня шума, габаритов и массы приведены в техническом каталоге TTR Eco+P Tier II.
Применение литых трансформаторов TTR Eco+P в Украине
Серия практически полностью охватывает классы напряжения, используемые в распределительных и промышленных сетях.
Наиболее востребованным для Украины остается выполнение TTR-A для сетей 6 и 10 кВ. Она подходит для трансформаторных подстанций промышленных предприятий, жилых комплексов, торговых центров, больниц, офисных зданий и объектов коммунальной инфраструктуры.
TTR-C рассчитан на сети 20 кВ, применяемые при новом строительстве и модернизации систем распределения. Это перспективное решение для современных городских подстанций, промышленных площадок и новых генерационных объектов.
TTR-D соответствует классу 35 кв и может использоваться для питания крупных предприятий, локальных распределительных узлов, электростанций и инфраструктурных объектов.
Выполнение TTR-B для сетей 15 кВ в Украине встречается реже, но может быть актуальным для отдельных промышленных сетей, специальных проектов и реконструкции имеющихся объектов.
Украинские нормативные документы предусматривают эксплуатацию оборудования классов 6, 10, 15–20 и 35 кВ, поэтому модельный ряд TTR Eco+P позволяет подобрать трансформатор практически для любых распределительных сетей среднего напряжения.
Подтвержденное качество E4 C5 F1
В стандартном исполнении литые трансформаторы SEA сертифицированы в соответствии с IEC 60076-11:2018 по классам E2 C2 F1. Для объектов с самыми сложными условиями эксплуатации доступно исполнение, сертифицированное по самым высоким классам E4 C5 F1.
SEA SpA стала одной из первых компаний, которая получила сертификацию E4 C5 F1 для одного и того же литого трансформатора. Испытание по протоколу RP LS 23/401 прошел трехфазный трансформатор мощностью 1000 кВА, напряжением 20/0,4 кВ и охлаждением AN.
- E4 — работа при частом образовании конденсата, сильном загрязнении и относительной влажности более 95%.
- C5 — транспортировка и хранение при температуре до -60 °C и эксплуатация до -50 °C.
- F1 — ограниченная горючесть, минимизация токсичных веществ и непрозрачного дыма во время пожара.
Такие характеристики особенно актуальны для Украины, учитывая низкие зимние температуры, длительное хранение оборудования до ввода в эксплуатацию, высокую влажность и сложные условия на промышленных площадках. Сертификацию и результаты испытаний подтверждает официальная информация SEA SpA.
Около 95% материалов, использованных в конструкции литых трансформаторов SEA, пригодны для вторичной переработки. Это дополняет их энергоэффективность и отвечает современным требованиям устойчивого развития.
TTR Eco+P – современное решение для украинской энергетики
Новая серия TTR Eco+P EКО-2 объединяет опыт эксплуатации уже известных в Украине трансформаторов TTR с более низкими потерями, повышенной энергоэффективностью и улучшенной конструкцией.
Широкий диапазон мощностей и классов напряжения позволяет использовать трансформаторы в сетях от 6 до 35 кВ – от компактных внутренних подстанций до крупных промышленных и энергетических объектов. Сертифицированное исполнение E4 C5 F1 дополнительно расширяет возможности применения оборудования в условиях высокой влажности, загрязнения, низких температур и повышенных требований к пожарной безопасности.
Типичные модели сухих трансформаторов доступны для заказа на сайте СЭА
Компания СЭА является официальным дистрибьютором итальянского производителя SEA SpA в Украине и обеспечивает подбор трансформаторов TTR Eco+P в соответствии с параметрами сети, мощностью погрузки и условиями конкретного объекта
