В Украине обновлены Правила устройства электроустановок (ПУЭ:2026). Актуализация нормативной базы важна для проектирования электрических подстанций, выбора силового оборудования и определения условий его безопасной эксплуатации.
При проектировании трансформаторных подстанций с сухими силовыми трансформаторами необходимо учитывать требования ПУЭ:2026, а для жилых и общественных зданий также положение ДБН В.2.5-23:2025 «Проектирование электроустановок жилых домов и общественных зданий и сооружений», которое вступило в силу 1 января 2026 года.

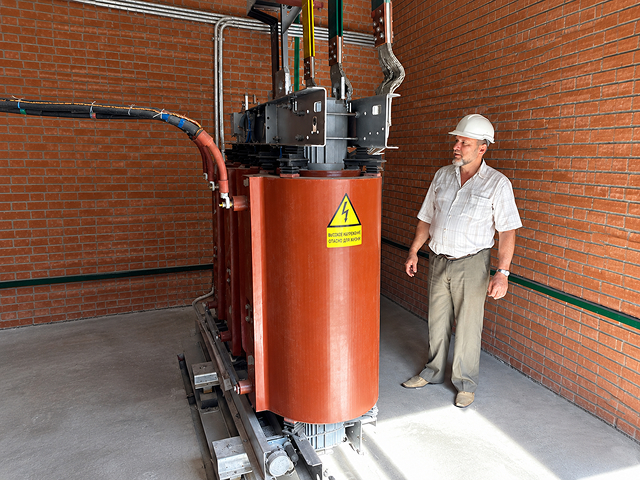

Требования к размещению и установке сухих трансформаторов
При проектировании трансформаторных подстанций следует учитывать назначение объекта, конструктивные особенности строения, характеристики трансформатора и требования электрической и пожарной безопасности.
Согласно ДБН В.2.5-23:2025, в жилых и общественных зданиях допускается размещение встроенных и пристроенных трансформаторных подстанций с сухими трансформаторами. В частности, для общественных зданий предусмотрена возможность их размещения в подвальных и цокольных этажах и кровле при соблюдении установленных нормативных условий.
При этом необходимо предусмотреть:
- Противопожарное отделение. Конструкции, отделяющие трансформаторную подстанцию от смежных помещений должны отвечать установленным требованиям к огнестойкости.
- Защита от влаги. Размещение и конструкция помещения должны исключать нежелательное проникновение воды, в частности в случае аварий систем отопления, водопровода и канализации.
- Доступ к обслуживанию. Компоновка подстанции должна обеспечивать беспрепятственный доступ обслуживающего персонала.
- Надлежащие температурные условия. При выборе места установки необходимо учитывать тепловыделение трансформатора, допустимую температуру окружающей среды и условия охлаждения.
Конкретные требования зависят от типа объекта, местоположения подстанции и применимых нормативных положений.
Вентиляция помещений сухих трансформаторов
Отдельное внимание при проектировании следует уделять отводу тепла, выделяемого при работе трансформатора. Недостаточная вентиляция может привести к повышению температуры в помещении и ухудшению условий эксплуатации оборудования.
Пункт 5.15 ДБН В.2.5-23:2025 предусматривает расчет расчета вентиляции помещений сухих трансформаторов в соответствии с приложением А «Расчет систем вентиляции помещений сухих трансформаторов».
При расчете учитывают потери мощности трансформатора, его фактическую или расчетную нагрузку, количество установленных трансформаторов и тепловыделение другого оборудования, если оно расположено в том же помещении.
Вентиляция должна обеспечивать отвод тепла при предусмотренных режимах работы. Выбор между природной и принудительной вентиляцией определяется расчетом и проектными условиями. Допустимая температура окружающей среды устанавливается технической документацией изготовителя трансформатора.
Выбор мощности и режима работы трансформатора
При определении номинальной мощности трансформатора необходимо учитывать не только расчетную нагрузку, но и допустимые режимы работы и возможность перегрузки.
Пункт 5.12 ДБН В.2.5-23:2025 предусматривает учет способности сухих трансформаторов к перегрузке в соответствии с ДСТУ IEC 60076-12, в том числе с учетом наличия или отсутствия устройств принудительной вентиляции.
Это важно для правильного определения параметров оборудования и условий его эксплуатации. Допускаемый режим нагрузки должен устанавливаться с учетом характеристик конкретного трансформатора, температурных условий и требований соответствующего стандарта.
Где ознакомиться с нормативными документами?
Для проектирования и проверки соответствия технических решений рекомендуем воспользоваться актуальными редакциями нормативных документов:
- ПУЭ:2026 — Правила устройства электроустановок — в частности, глава 4.2 «Распределительные установки и подстанции напряжением свыше 1 кВ».
- ДБН В.2.5-23:2025 «Проектирование электроустановок жилых домов и общественных зданий и сооружений» – требования к размещению трансформаторных подстанций, выбору мощности трансформаторов и расчету вентиляции.
Важно: окончательные решения по размещению трансформатора, конструкции помещения, противопожарной защиты и системы вентиляции определяются проектной документацией с учетом характеристик оборудования и всех действующих нормативных требований.
