NT133-3 - контроль температуры для силовых герметичных масляных трансформаторов

Производитель:

Контроль температуры силовых и герметичных масляных трансформаторов, питание 24-240 В переменного тока, 2 выхода для PT100, 3 выхода для СТ1, СТ2, СТ3, 1 реле сигнализации

Код производителя: 1CN0008

Под заказ

Стоимость с НДС:

Цена по запросу

Описание
Технические характеристики

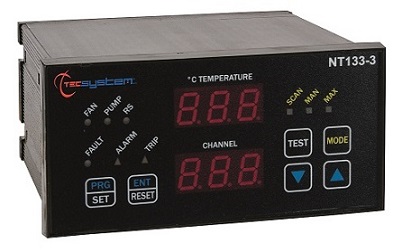

TECSYSTEM NT133-3 — контроллер мониторинга и защиты масляных силовых трансформаторов среднего и высокого напряжения. Устройство контролирует температуру масла, рассчитывает тепловое состояние трёх обмоток по сигналам трансформаторов тока, управляет системой охлаждения и насосами циркуляции масла. Интерфейс RS485 Modbus RTU обеспечивает дистанционный мониторинг и управление.

Код производителя: 1CN0008

NT133-3 — это многофункциональный и простой в эксплуатации блок для комплексного температурного контроля силовых масляных трансформаторов высокого и среднего напряжения.

Устройство позволяет в режиме реального времени мониторить температуру масла, управлять системой охлаждения, а также рассчитывать тепловую модель 3 обмоток с помощью эксклюзивного встроенного алгоритма. Для максимальной надежности предусмотрен двойной вход Pt100 (дублированный контроль) и 3 универсальных входа под трансформаторы тока (ТТ).

Основные преимущества

Контроль температуры масла и трёх обмоток силового трансформатора.
Расчёт теплового состояния обмоток по сигналам трансформаторов тока.
Управление вентиляторами и насосами циркуляции масла.
Отдельные релейные выходы для сигнализации, аварийного отключения и сообщения о неисправности.
Дистанционный мониторинг и управление через RS485 Modbus RTU.
Диагностика датчиков и сохранение максимальных значений температуры.

Основные возможности и выходы:

Управление реле: сигнализация (ALARM), отключение (TRIP), охлаждение (FAN), масляный насос (PUMP) и оповещение о неисправностях (FAULT).
Сетевой интерфейс RS485 (Modbus RTU) для удаленного мониторинга и интеграции в системы АСУ ТП.
Универсальное питание: широкий диапазон от 24 до 240 V AC/DC.
Опциональное тропическое исполнение: специальное защитное покрытие электронных плат для стабильной работы в условиях экстремальной влажности и высоких температур.

Питание: Универсальное 24–240 V AC/DC (допустимый диапазон 20–270 V AC/DC, 50/60 Гц).

Входы:

2 входа для температурных датчиков Pt100 (3-проводная схема, компенсация длины кабеля до 500 м).
3 входа для трансформаторов тока CT1, CT2, CT3 (регулировка от 0.8 до 5.2 А).
Защита каналов от электромагнитных помех.

Выходы (реле и интерфейсы):

1 реле ALARM (предварительная сигнализация масла и обмотки) — SPDT.
1 реле TRIP (общее отключение) — SPDT.
1 реле FAN (вентиляция) — SPDT.
1 реле PUMP (масляные насосы) — SPDT.
1 реле неисправности датчика или сбоя работы (FAULT) — SPDT.
Характеристики контактов реле: 5А / 250V AC.
Интерфейс связи: RS485 (протокол Modbus RTU).

Габариты и монтаж: Передняя панель 144×72 мм (DIN43700), вырез в щит 139×67 мм, глубина 131 мм. Клеммники съемные.

Точность и испытания: Линейность ±0.5% от полной шкалы. Соответствует стандартам CE, защита от помех CEI-EN-61000-4-4, изоляция >100 МОм (500 Vdc), электрическая прочность 2 кВ RMS (1 мин).

Технические характеристики TECSYSTEM NT133-3

Параметр	Значение
Модель	NT133-3
Код производителя	1CN0008
Назначение	Контроль температуры масла и трёх обмоток масляного силового трансформатора
Номинальное напряжение питания	24–240 В AC/DC
Предельный диапазон напряжения питания	20–270 В AC/DC
Частота питания	50/60 Гц
Полярность постоянного тока	Допускается обратная полярность
Температурные входы	2 входа Pt100, 3-проводное подключение, IEC 751
Входы трансформаторов тока	3 входа CT1, CT2, CT3
Диапазон настройки входов CT	0,8–5,2 А
Компенсация длины кабеля датчика	До 500 м при сечении проводника 1 мм²
Защита входов	Защита от электромагнитных помех
Количество релейных выходов	5
Релейный выход ALARM	Предупредительная сигнализация температуры масла и обмоток
Релейный выход TRIP	Сигнал аварийного отключения
Релейный выход FAN	Управление вентиляцией
Релейный выход PUMP	Управление насосами циркуляции масла
Релейный выход FAULT	Сигнал неисправности датчика или ошибки в работе
Тип контактов реле	SPDT
Максимальная нагрузка контактов	5 А, 250 В AC, cos φ = 1
Интерфейс связи	RS485
Протокол связи	Modbus RTU
Диапазон измерения температуры масла	−40…+200 °C
Диапазон контроля температуры обмоток	−40…+200 °C
Разрешение	1 °C
Линейность	±0,5 % полной шкалы
Точность измерения температуры	Масло и обмотки: ±1 % полной шкалы ±1 разряд
Настройка температурных порогов	Отдельные пороги для масла и обмоток; пороги включения и отключения вентиляции
Индикация	2 цифровых дисплея, светодиодные индикаторы состояния
Диагностика	Контроль неисправностей датчиков, сохранение максимальных температур и аварийных событий
Монтаж	Панельный, DIN 43700
Габариты	144 × 72 мм, глубина 131 мм с клеммной колодкой
Монтажный вырез	139 × 67 мм
Степень защиты передней панели	IP65
Материал корпуса	PPO UL 94 V-0, самозатухающий
Рабочая температура окружающей среды	−20…+60 °C
Относительная влажность	До 90 %, без конденсации
Защита от электрических помех	CEI-EN 61000-4-4
Диэлектрическая прочность	2 кВ RMS, 50/60 Гц, в течение 1 минуты
