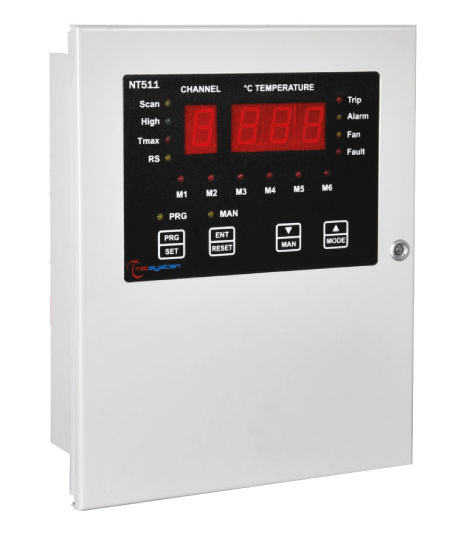

NT511 прибор контроля температуры и управления вентиляторами сухих трансформаторов среднего напряжения

Производитель:

Прибор контроля температуры для сухих трансформаторов среднего напряжения NT511, питание 24-240 В переменного/постоянного тока, 4 выхода для PT100, 3 реле, RS485

Код производителя: 1CN0104

Под заказ

Стоимость с НДС:

Цена по запросу

Описание
Технические характеристики

NT511 — это комбинированное устройство для температурного мониторинга сухих трансформаторов и трансформаторов с литой изоляцией среднего напряжения, а также для прямого управления системой принудительного охлаждения.

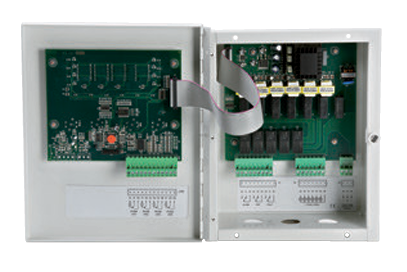

Модель идеально подходит для работы с тангенциальными вентиляторами благодаря наличию 6 силовых выходов (230 V AC, до 1.5 А каждый), подающих питание непосредственно на охлаждающие устройства. Каждый канал вентиляции защищен отдельным предохранителем, а при его выходе из строя блок формирует сигнал неисправности FAULT. Конструкция прибора выполнена в прочном металлическом корпусе для непосредственного монтажа на защитный кожух трансформатора.

Основные возможности и выходы:

4 входа Pt100 для измерения температуры трех обмоток, а также магнитопровода или окружающей среды.
Сухие контакты реле для сигнализации: FAULT (неисправность), ALARM (предупреждение) и TRIP (аварийное отключение).
6 активных силовых выходов непосредственно для питания и управления вентиляторами.
Версия AD оснащена одновременно аналогичным выходом 4-20 мА и цифровым интерфейсом RS485 (Modbus RTU).
Опциональное тропическое исполнение: защитное покрытие плат для надежной работы в условиях высокой влажности и повышенных температур.

Питание: 230 V AC ±10% (50/60 Гц). Собственное потребление (без вентиляторов) — 6 VA.

Входы: 4 канала для датчиков Pt100 (3-проводная схема, сечение до 2.5 мм², компенсация длины кабеля до 500 м). Защищены от электромагнитных помех.

Выходы (реле, питание вентиляторов и интерфейсы):

2 реле сигнализации (ALARM и TRIP) — SPDT (перекидной контакт).
1 реле неисправности датчика или прибора (FAULT) — SPDT.
Характеристики контактов реле: 5А / 250V AC.
6 активных выходов M1–M6 с подачей питания на вентиляторы (каждый защищен предохранителем 2A / 250V).
Цифровой выход RS485 (Modbus RTU): отсутствует в базовой модели NT511, есть в NT511 MODBUS и NT511 AD.
Аналоговый выход 4-20 мА: доступен только в версии NT511 AD.

Габариты и монтаж: Корпус 210×263×89.5 мм, вырез для монтажа 182×232 мм. Клеммники съемные.

Точность и условия эксплуатации: Точность ±1% от полной шкалы (±1 цифра). Рабочая температура от –20°C до +60°C, влажность до 90% (без конденсации).

Защита и изоляция: Соответствует стандартам CE, защита от помех EN 61000-4-4, электрическая прочность изоляции — 1500 V AC (1 мин).
