NT935-IR AD + TIR409 - система контроля температуры обмоток сухих трансформаторов с ИК-датчиками

Производитель:

Состав: прибор контроля температуры для сухих трансформаторов NT935-IR AD, инфракрасные датчики температуры TIR409 питания 24-240 В переменного/постоянного тока - 4 датчика, 5 реле, RS485 или Ethernet

Код производителя: 1CN0170

Под заказ

Стоимость с НДС:

Цена по запросу

Описание
Технические характеристики

Комплект системы бесконтактного контроля температуры TECSYSTEM NT935-IR AD + 4 × TIR409 предназначен для мониторинга температуры сухих силовых трансформаторов с помощью инфракрасных датчиков. Система обеспечивает измерение температуры в четырёх точках, управление вентиляцией, выдачу сигналов тревоги и отключения, а также передачу данных по интерфейсу RS485 Modbus RTU.

Код производителя: 1CN0170

Основные преимущества системы

Бесконтактный контроль температуры сухого силового трансформатора.
Одновременный мониторинг четырёх точек измерения.
Управление вентиляцией с помощью выходов FAN1 и FAN2.
Релейные сигналы предупреждения, отключения и неисправности.
Передача данных по RS485 Modbus RTU.
Аналоговый выход 4–20 мА для интеграции с внешними системами мониторинга.
Самодиагностика и сохранение максимального зарегистрированного значения температуры.

Описание NT935-IR AD

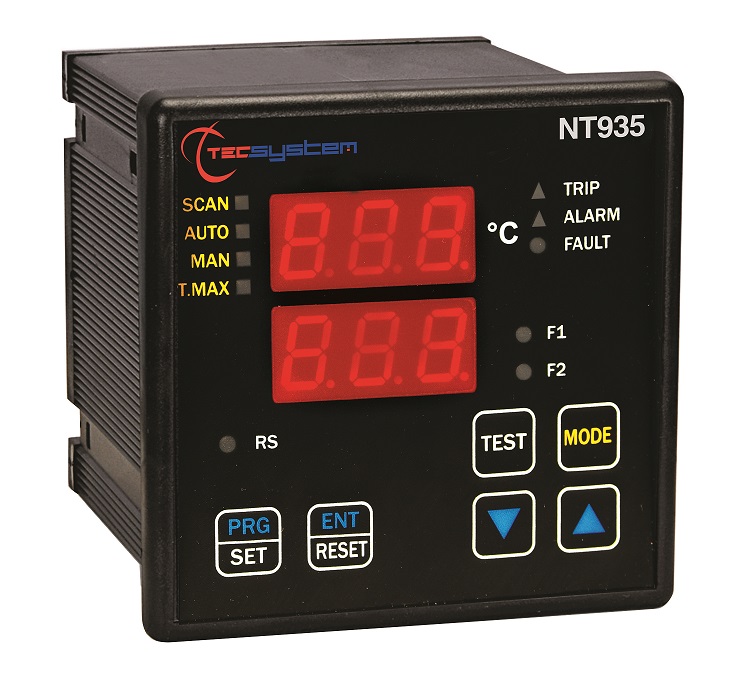

NT935-IR AD — это специализированный микроконтроллерный блок контроля температуры, работающий в связке с инфракрасными датчиками TIR409 для бесконтактного измерения температуры поверхностей.

Такое решение незаменимо для термического мониторинга обмоток высокого и среднего напряжения, где использование традиционных датчиков Pt100 не рекомендуется или запрещено из соображений электрической изоляции и безопасности. В отличие от стандартных аналогов, блок NT935-IR AD и сенсоры TIR409 спроектированы для стабильной работы в условиях сильных электромагнитных полей. Компактные датчики TIR409 легко монтируются на любую плоскую поверхность, а встроенный лазерный указатель обеспечивает точность их позиционирования.

Основные возможности и выходы:

4 измерительных канала: 3 входа для бесконтактного контроля температуры фазных обмоток и 1 дополнительный вход.
5 выходных реле: ALARM (сигнализация), TRIP (аварийное отключение), FAN1 и FAN2 (двухступенчатое управление вентиляцией) и FAULT (оповещение о неисправностях).
Функционал нового поколения: двойной дисплей, увеличенная нагрузочная способность реле, интеллектуальные функции VOTING и Intellifan.
Полный набор сетевых интерфейсов для удаленного мониторинга: аналогичный выход 4-20 мА и цифровой RS485 (Modbus RTU).
Опциональное тропическое исполнение: специальное защитное покрытие плат для надежной работы при повышенной влажности и высоких температурах.

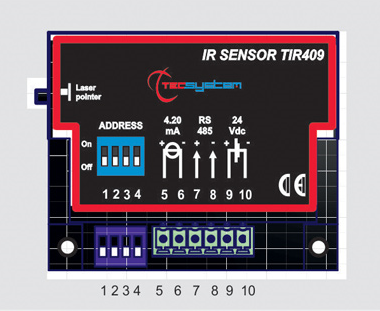

ОписаниеTIR409

Питание: Номинальное 24 V DC (допустимый диапазон 18–36 V DC). Максимальное потребление — 40 мА.

Выходы и интерфейсы:

Аналоговый выход 4-20 мА: 4 мА соответствует -40°C, 20 мА соответствует +200°C (точность ±0.5% от полной шкалы, ±1 цифра).
Цифровой интерфейс RS485 (зарезервирован для дальнейшего расширения функционала).

Характеристики ИК-сенсора:

Диапазон измерения температуры: от -40°C до +200°C.
Угол обзора (поле зрения FOV): 10°.

Габариты и корпус: 69×55×33 мм (без учета клеммника). Материал корпуса — негорючий поликарбонат (UL94 V0, до 120°C).

Условия эксплуатации и защита: Рабочая температура от -20°C до +85°C, допустимая влажность до 90% (без конденсации). Соответствует стандартам CE, защита от электрических помех EN 61000-4-4. Защитное покрытие электроники (тропикализация) — опционально.

Технические характеристики TECSYSTEM NT935-IR AD + 4шт. TIR409

Параметр	Значение
Количество входов	4 входа для датчиков TIR409 с сигналом 4–20 мА
Тип измерения	Бесконтактное инфракрасное измерение температуры
Диапазон измерения температуры	От −40 до +200 °C (в зависимости от датчика TIR409)
Пороги сигнализации	От 0 до 200 °C
Количество релейных выходов	5
Релейные выходы	ALARM, TRIP, FAULT — SPDT; FAN1, FAN2 — SPST
Номинальная нагрузка контактов реле	10 А при 250 В AC, cos φ = 1
Интерфейс связи	RS485 Modbus RTU
Аналоговый выход	Изолированный выход 4–20 мА
Напряжение питания	24–240 В AC/DC
Предельный диапазон напряжения питания	20–270 В AC/DC
Частота сети	50/60 Гц
Максимальная потребляемая мощность	7,5 ВА
Функции	VOTING, Intellifan, самодиагностика, память максимальной температуры, двойной дисплей, режимы SCAN/AUTO/MAN/T-MAX
Габариты передней панели	100 × 100 мм
Глубина корпуса	131 мм с клеммной колодкой
Размер монтажного выреза	92 × 92 мм
Монтаж	Панельный, DIN 43700
Материал корпуса	NORYL 94 V-0
Степень защиты передней панели	IP65
Рабочая температура окружающей среды	От −20 до +60 °C
Относительная влажность	До 90 %, без конденсации
Защита от электрических помех	CEI-EN 61000-4-4
Диэлектрическая прочность	1500 В AC в течение 1 минуты

Технические характеристики инфракрасного датчика TIR409

В комплект входят четыре инфракрасных датчика TIR409 для бесконтактного измерения температуры.

Параметр	Значение
Тип датчика	Инфракрасный, бесконтактный
Диапазон измерения температуры	От −40 до +200 °C
Выходной сигнал	4–20 мА
Соответствие выходного сигнала диапазону температуры	4 мА при −40 °C; 20 мА при +200 °C
Точность интерфейса	±0,5 % полной шкалы (vfs) ±1 разряд
Номинальное напряжение питания	24 В DC
Допустимый диапазон напряжения питания	От 18 до 36 В DC
Максимальный потребляемый ток	40 мА
Угол обзора	10° FOV
Габариты	69 × 55 × 33 мм, без клеммной колодки
Рабочая температура окружающей среды	От −20 до +85 °C
Относительная влажность	До 90 %, без конденсации
Материал корпуса	Поликарбонат UL94 V-0
Дополнительная функция	Лазерный указатель для позиционирования датчика
