Cистема общедомового учёта и энергопотребления

Компания СЭА предлагает автоматизированную систему учета энергоресурсов "СЕА АСОЕ", которая позволяет осуществлять контроль и анализ потребления и качества поставок энергоресурсов домов.

Автоматизированная система учёта и энергопотребления города

Теплоснабжение

  • сведения о потреблении тепловой энергии (показатели счетчика тепла);
  • качество предоставления услуги по теплоснабжению:
    -- температура теплоносителя в прямом и обратном трубопроводах;
    -- расход теплоносителя;
    -- тепловая мощность.

Горячее водоснабжение

  • сведения по потреблению горячего водоснабжения (показатели счетчика);
  • качество предоставления услуги горячего водоснабжения:
    -- температура горячей воды в подающей линии;
    -- давление горячей воды в подающей линии.

Холодное водоснабжение

  • сведения по потреблению холодного водоснабжения (показатели счетчика);
  • качество предоставления услуги холодного водоснабжения:
    -- давление холодного воды в подающей линии.

Электроснабжение

  • сведения о потреблении электроэнергии (показатели счетчика электроэнергии);
  • качество предоставления услуги по электропитания:
    -- напряжение на фазах;
    -- сила тока;
    -- мощность.

Газоснабжение

  • сведения о потреблении газа (показатели счетчика);
  • качество предоставления услуги газоснабжения:
    -- давление газа в подающей линии;
    -- температура газа в подающей линии.

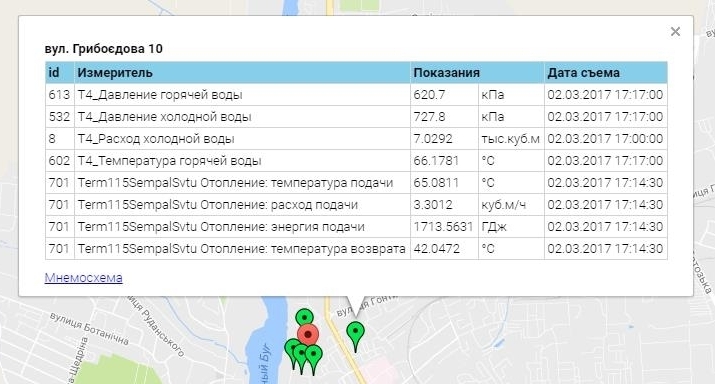

Пример списка снятых показаний со счетчиков энергоресурсов дома (по указанному адресу) изображен на рисунке ниже.

"СЕА АСОЕ" - полученные показатели со счетчиков энергоресурсов определенного дома

Возможности и основные задания СЕА АСОЕ

  • Хранение информации и ее отображение на карте города по всем видам используемых энергоресурсов в одном месте (диспетчерском пункте);
  • Получение оперативной информации о качестве предоставления услуг поставки энергоресурсов;
  • Измерение, сбор и архивирование первичной информации (вычисление расхода воды с механическим счетчиков, получение первичных баз данных (ПБД) с интеллектуальных счетчиков тепла и электроэнергии, получение показателей, отвечающих за качество водо- и теплоснабжения (давление и температура));
  • Обеспечение синхронности измерения в едином расчетном времени;
  • Формирование данных суточных / месячных расходов и профилей нагрузки в соответствии с иерархической структурой (район - микрорайон - улица - объект) с возможностью выгрузки в электронный документ;
  • Хранение данных учета для более глубокого анализа затрат энергоресурсов;
  • Возможность обеспечения доступа к архивной информации соответствующих структурных подразделений и абонентов (пользователей);
  • Минимизация влияния человеческого фактора на сбор информации.

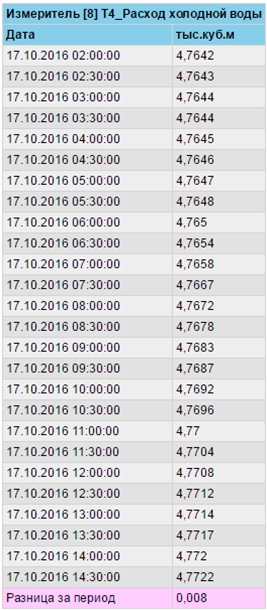

Ниже представлены скриншоты отчетных форм системы, на которых изображены значения снятых за определенный (диспетчером) период показателей расхода и давления холодной воды.

СЕА АСОЕ - расход холодной водыСЕА АСОЕ - давление холодной воды

Структурная схема подключения коммуникаций

СЕА АСОЕ - общая структурная схема подключения коммуникаций. Оборудование локального уровня

Пример реализации поквартитного учета на базе сети M-Bus

СЕА АСОЕ - пример реализации с использованием M-Bus



За дополнительной информацией, по поводу автоматизированной системы контроля энергопотребления, и получением консультации обращайтесь в офис производителя - Компанию СЭА по тел.: +38 (044) 291-00-41 или на почту info@sea.com.ua.
