Дорожные контроллеры

Компания СЭА предлагает для управления светофорными объектами сертифицированные дорожные контроллеры (ДК) SEA RTC (Road traffic controller) собственного производства. Данные устройства соответствуют всем требованиям ДСТУ 4157:2003 "Средства технические периферийные автоматизированных систем управления дорожным движением".

Применение дорожных контроллеров

Контроллер RTC в качестве периферийного элемента системы обеспечивает реализацию функций Автоматизированной системы управления дорожным движением SEA TCS (АСУДД) в соответствии с ДСТУ 4158-2003, а также:

  • Локальное и координированное управление светофорными объектами в составе дорожных информационных систем различной степени интеграции (магистрали светофорных объектов, городские / межрегиональные / общегосударственные системы мониторинга и управления дорожным движением)
  • Диагностику и мониторинг цепей нагрузки дорожных светофоров и других элементов управления

ДК RTC предназначены для эксплуатации в любой климатической зоне в диапазоне температур от - 40 °С до + 70 °С и диапазоне питающих напряжений от 160 V до 250 V. При отсутствии питающего напряжения контроллер остается на связи благодаря встроенному бесперебойному блоку питания (кроме моделей RTC02).



При разработке контроллеров RTC основными задачами было обеспечение максимального уровня безопасности, функциональной надежности, гибкости построения и удобства эксплуатации в самых разных условиях работы.

Благодаря многоуровневой системе контроля полностью исключается появление опасных сигнальных состояний светофорного объекта.

Центральным ядром архитектуры дорожного контроллера RTC является промышленный компьютер, применение которого в составе устройства позволяет:



Гибко адаптировать, модернизировать и наращивать возможности оборудования и программного обеспечения дорожного контроллера



Устранить ограничения на количество программируемых параметров светофорного регулирования (в контроллерах RTC количество фаз, специальных фаз, временных программ и т.д. — не ограничено)



Обеспечивать управление одним физическим дорожным контроллером неограниченным количеством независимых светофорных (и других) объектов управления



Реализовать управление всеми настройками контроллера и диагностирование его работы по WEB интерфейсу, в т.ч. удаленно по сети Интернет; используя ноутбук / планшет с браузером в качестве инженерного пульта, без установки дополнительного платного ПО

  Использовать современные и перспективные каналы связи с АСУДД без применения дополнительного оборудования, адаптировать стандартные (разрабатывать новые) протоколы связи   Обеспечить точную синхронизацию системного времени на основе принимаемых сигналов Глобальной системы спутникового позиционирования (GPS)

​Использование в качестве функционального ядра дорожного контроллера РС-совместимого компьютера в дальнейшем обеспечивает значительную экономию финансовых средств.

Модельный ряд

Компания СЭА производит следующие сертифицированные модели дорожных контроллеров, цена которых более чем приемлемая, с модулем связи по Ethernet / GPRS (3G) каналу:

 Тип (модель)
дорожнего контроллера
Характеристики
RTC02-08

Дорожный контроллер на 8 силовых каналов, с GSM связью и монтажным комплектом

RTC02-16 Дорожный контроллер на 16 силовых каналов, с GSM связью и монтажным комплектом

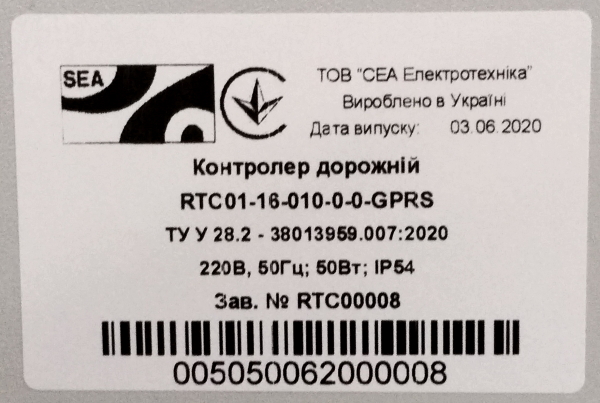

RTC01-16 Дорожный контроллер на 16 силовых каналов, с GSM связью и монтажным комплектом
RTC04-16 Дорожный контроллер на 16 силовых каналов, с GSM связью и монтажным комплектом
RTC01-24 Дорожный контроллер на 24 силовых канала, с GSM связью и монтажным комплектом
RTC01-32 Дорожный контроллер на 32 силовых канала, с GSM связью и монтажным комплектом
RTC03-32 Дорожный контроллер на 32 силовых канала, с GSM связью и монтажным комплектом
RTC03-40 Дорожный контроллер на 40 силовых каналов, с GSM связью и монтажным комплектом
RTC03-48 Дорожный контроллер на 48 силовых каналов, с GSM связью и монтажным комплектом
RTC03-56 Дорожный контроллер на 56 силовых каналов, с GSM связью и монтажным комплектом

По желанию заказчика могут быть изготовлены дорожные контроллеры моделей RTC03-40, RTC03-48, RTC03-56, RTC03-64 с количеством силовых каналов 40, 48, 56, 64 соответственно.

Преимущества дорожных контроллеров RTC

  Конструктивные особенности     Удобство эксплуатации
  блочная конструкция     низкая потребляемая мощность (без учета нагрузки) до 50 Вт
  три варианта (малый, средний, большой) исполнения металлических шкафов для размещения блоков контроллера и дополнительного оборудования     наращиваемое количество входных информационных каналов (для подключения вызывных табло, детекторов транспорта, различных датчиков с выходом «сухой контакт» и т.д.) кратно 8
  три варианта установки дорожного контроллера RTC (на фундамент, на опору, комбинированный)     наращиваемое количество выходных силовых каналов управления сигналами светофоров и другими объектами кратно 8
  достаточное количество герметичных кабельных вводов для подключения светофоров и другой нагрузки     управление всеми настройками контроллера и диагностирование его работы по WEB интерфейсу
  возможность установки WI-FI USB адаптера и другого дополнительного оборудования (детекторов транспорта, различных датчиков и т.д.)     управление режимами работы и реакциями контроллеров на события детектирования входных сигналов на входных информационных каналах
  установка счетчика электроэнергии (опционально), реле напряжения, разрядника, блока бесперебойного питания, освещения шкафа, нагревательного элемента с термостатом (RTC01, RTC03)     управление порогами детектирования аварийных ситуаций (ток номинальный, короткого замыкания, обрыва, отклонения и т.д.) в силовых каналах контроллера и назначение реакций контроллера на аварийные ситуации (постороннее напряжение, короткое замыкание, обрыв, выход за номинал и т.д.)
  грозозащита цепи питания (цепей выходных силовых каналов — опционально)     индицирование состояния и аварийных ситуаций на передней панели контроллера и в WEB интерфейсе
  комбинированные запоры шкафа контроллера (ключ + спецключ) для предотвращения несанкционированного проникновения в контроллер     предварительная обработка дорожным контроллером информации от детекторов транспорта и расчет параметров транспортных потоков, а также работа в режиме местного гибкого управления на основе обработанных данных от детекторов
  обеспечение защиты контроллера от влаги и пыли на уровне IP56 (ДСТУ EN 60529:2018)     программное и аппаратное переподключение выходных силовых каналов (при необходимости)
  комбинированная вандалоустойчивая антенна GPS + 3G     контроль всех выходных силовых каналов управления по одному фазному проводу нагрузки
  срок эксплуатации контроллера составляет не менее 10 лет     штатное оснащение всех контроллеров RTC устройствами для обеспечения каналов связи Ethernet, GPRS (3G, 4G), а также оптического канала связи (опционально)
        оповещение диспетчера АСУДД о проникновении в контроллер

Использование дорожных контроллеров Компании СЭА позволяет:

  • обеспечить координированное управление транспортными потоками в составе городской / региональной системы управления дорожным движением;
  • обеспечить бесцентровую координацию в составе магистрали светофорных объектов;
  • обеспечить гибкое локальное управление транспортными потоками на перекрестке;
  • обеспечить дистанционный мониторинг состояния оборудования и режимов, установленных в контроллерах RTC на светофорных объектах;
  • включить ранее локально установленные дорожные контроллеры RTC в состав дорожной информационной системы (АСУДД, КСУДД и пр.);
  • вести плановую замену светофорных ламп и светодиодных модулей, что повышает уровень бесперебойности работы светофорных объектов;
  • обеспечивать дистанционную диагностику цепей дорожного контроллера и светофоров, не выезжая при этом на светофорный объект.

Для получения квалифицированной консультации о дорожных контроллерах и светофорах обратитесь в офис Компании СЭА по телефону: +38 (044) 330 00 88, +38 (067) 352 98 56 или на почту e-mail: info@sea.com.ua.
