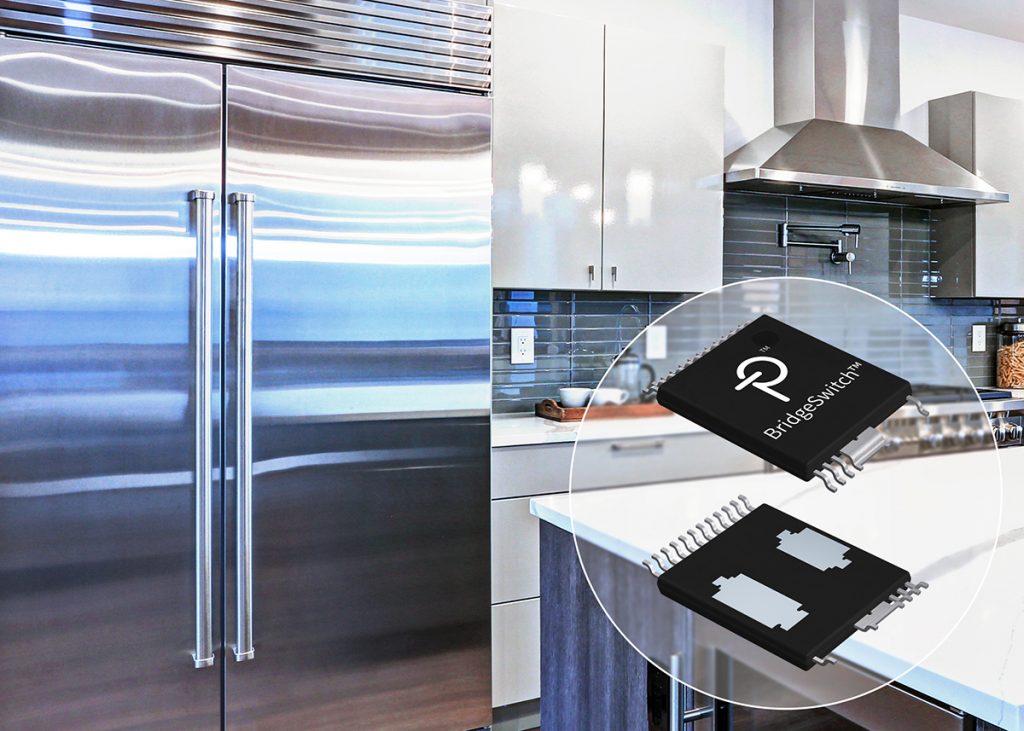

Сімейство інтегрованих напівмостів BridgeSwitch™ від Power Integrations значно спрощує розробку та виробництво високовольтних одно- або трифазних двигунів постійного струму з інверторним керуванням або безщіткових двигунів постійного струму (BLDC).
Функції, інтегровані в мікросхеми BridgeSwitch, включають вимірювання фазного струму двигуна (IPH), що допомагає підвищити ефективність та точність керування двигуном у системах з бездатчиковим керуванням по полю (FOC).
Пристрої BridgeSwitch включають два N-канальних силових FREDFET на 600 В з драйверами нижнього і верхнього плеча в одному компактному корпусі. Внутрішні силові польові транзистори оснащені надшвидкими діодами з мінімальним часом зворотного відновлення, які ідеально підходять для інверторних приводів з жорстким перемиканням. Обидва драйвери мають автономне живлення, що виключає необхідність зовнішнього допоміжного джерела живлення.
Низькопрофільні напівмости для поверхневого монтажу в корпусі SOP-24C, що займають площу 10,8 x 9,4 мм, забезпечують збільшені шляхи витоку. Відкриті майданчики корпусу забезпечують тепловідведення обох силових FREDFET через друковану плату.
Функції внутрішнього захисту від несправностей включають обмеження струму для обох FREDFET і дворівневий захист від теплового навантаження. Зовнішній моніторинг на рівні системи включає визначення шини постійного струму з чотирма рівнями зниженої напруги та одним рівнем підвищеної напруги. Мікросхема може керувати зовнішніми датчиками, такими, як NTC. Однопровідний інтерфейс стану з двонаправленою шиною повідомляє про зміни стану, за яким ведеться спостереження.
| Найменування | Вихідний постійний струм FREDFET | Середньоквадратичний струм постійної фази |
| BRD1160C/BRD1260C | 1.0 A | 0.22 A |
| BRD1161C/BRD1261C | 1.7 A | 0.50 A |
| BRD1163C/BRD1263C | 3.0 A | 0.75 A |
| BRD1165C/BRD1265C | 5.5 A | 1.00 A |
| BRD1167C/BRD1267C | 11.5 A | 1.33 A |
|
Додатки:
|
Особливості:
|
|
За матеріалами Future electronics
