Танталові конденсатори

Інформація дійсна на 24.05.2024 р.
Показати
товарів
Найменування і характеристика:
Виробник:
Код товару:
CASE-B (3528-21) 20% LOW ESR
код: 6TPG150M
На складі: 409620 шт.
CASE-A (3216-18) 10%
код: TAJA475K010RNJ
На складі: 45003 шт.
CASE-B (3528-21) 10%
код: TAJB157K004RNJ
На складі: 41700 шт.
220 мкФ 6,3 В
CASE-B (3528-21) 20%
код: CA45B227M006R
HONGDA ELECTRONICS CO., LIMITED
На складі: 7020 шт.
CASE-E 10%
код: TH3E226K035C0500
На складі: 6548 шт.
22 мкФ 16 В
CASE-B (3528-21) 10%
код: CA45B226K016R
HONGDA ELECTRONICS CO., LIMITED
На складі: 6113 шт.
33 мкФ 10 В
CASE-A (3216-18) 10%
код: CA45A336K010R
HONGDA ELECTRONICS CO., LIMITED
На складі: 4400 шт.
47 мкФ 10 В
CASE-B (3528-21) 10%
код: CA45B476K010R
HONGDA ELECTRONICS CO., LIMITED
На складі: 3900 шт.

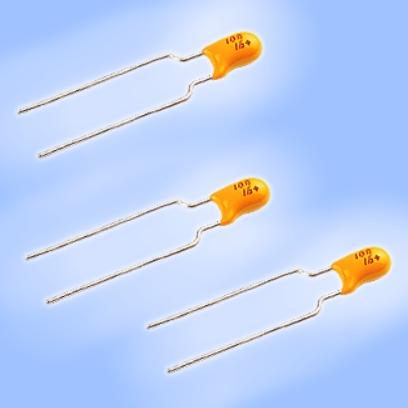

Dip Tantalum Capacitor 10%
код: CA42106K035AA
Hongkong Capacitors Technology Co.,Ltd.
На складі: 3016 шт.
10 мкФ 10 В
CASE-A (3216-18) 10%
код: CA45A106K010R
HONGDA ELECTRONICS CO., LIMITED
На складі: 2728 шт.
10 мкФ 25 В
CASE-B (3528-21) 10%
код: CA45B106K025R
HONGDA ELECTRONICS CO., LIMITED
На складі: 2429 шт.
CASE-R 20%
код: TAJR106M010RNJ
На складі: 2353 шт.

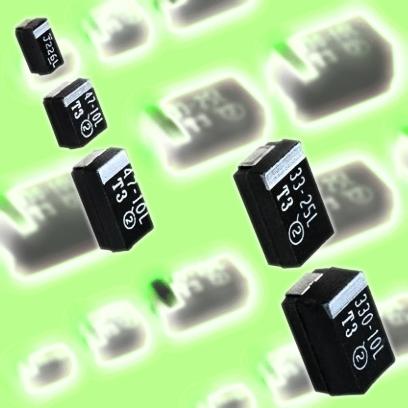

CASE-B (3528-21) 10%
код: 293D225X9035B2TE3
На складі: 2251 шт.
2,2 мкФ 16 В
CASE-A (3216-18) 10%
код: CA45A225K016R
HONGDA ELECTRONICS CO., LIMITED
На складі: 2008 шт.
22 мкФ 35 В
CASE-D (7343-31) 10%
код: CA45D226K035R
HONGDA ELECTRONICS CO., LIMITED
На складі: 2003 шт.

Танталовий конденсатор

Танталовий конденсатор є типом електролітичного конденсатора, що входить до складу електронних схем. Він зазвичай складається з гранули металевого танталу у якості аноду, покритий ізолюючим оксидним шаром, який утворює діелектрик, оточений провідним матеріалом як катод.

Танталовий конденсатор

В даний час танталовий конденсатор, як і раніше, є свого роду пристроєм накопичення енергії заряду з невеликим об'ємом, але великою ємністю, і кількість електричної енергії, яку він може накопичувати, залежить від товщини та площі середовища. Діелектрична проникність діелектричного шару танталового конденсатора може досягати 120 кВ/мм. Отже, танталові конденсатори можуть витримувати надзвичайно високу напруженість поля в тонкому середньому шарі, що є основною причиною його невеликого розміру, але високої ємності. Танталові конденсатори використовуються не тільки у військовому зв'язку, аерокосмічній та інших областях, але також у промисловому управлінні, відеообладнанні, приладах зв'язку, електромобілях та інших продуктах.

Переваги танталового конденсатора

Через тонкий діелектрик танталовий конденсатор може мати високу ємність у невеликому обсязі (висока об'ємна ефективність). Переваги розміру та ваги роблять танталові конденсатори привабливими для портативних телефонів, компактних персональних комп'ютерів та автомобільної електроніки.

На встановлену і динамічну надійність танталового конденсатора впливають кілька факторів, що під контролем інженера-конструктора схеми. Цими факторами є:

  • зниження напруги
  • пульсація струму та напруги
  • максимальна робоча температура
  • повний опір ланцюга

Танталові конденсатори мають дуже низький електричний витік (високий опір витоку), тому зберігатимуть заряд протягом тривалого часу. Вони витримують гарячі робочі середовища до 125 C, на відміну від більшості алюмінієвих електролітичних конденсаторів.

Танталові конденсатори мають нижчий еквівалентний послідовний опір (ESR), ніж алюмінієві електролітичні конденсатори тієї ж ємності, що є істотною перевагою у багатьох конструкціях. Однак при проєктуванні схеми з використанням танталових конденсаторів слід дотримуватися обережності, щоб обмежити струми заряду і розряду (зокрема, струми, що повторюються) до рівня, який не перенапружував би інші компоненти схеми.

Танталовий конденсатор

Типи танталових конденсаторів

Танталові конденсатори класифікуються на:

1. мокрі (фольгові) електролітичні конденсатори

2. сухі (тверді) електролітичні конденсатори

Найбільш поширеним є твердий тантал. У якості другої клеми тверді конденсатори застосовують діоксид марганцю. Танталові конденсатори є поляризованими і можуть легко переносити підключення до зворотної напруги в порівнянні з алюмінієвими типами конденсаторів.

Також є типи танталових конденсаторів, які мають два конденсатори в одному, з'єднані негативно-негативно, щоб сформувати «неполяризований» конденсатор для використання в ланцюгах змінного струму низької напруги як неполяризований пристрій. Полярність танталового конденсатора позначається на корпусі конденсатора.

Недоліки танталових конденсаторів:

1. Механічні ушкодження діелектрика під час виробництва

2. Залежність ємності від частоти з підвищенням частоти вище 100 kHz ємність падає і від температури

3. Досить низький рівень пульсацій

4. Не переносить зворотну чи надмірну напругу

5. Вартість танталових конденсаторів вище за інші типи конденсаторів

Компанія СЕА пропонує своїм клієнтам танталові конденсатори від провідних виробників даної галузі таких як AVX Corporation, Vishay, Kemet Electronics та ін.) 330-00-88 або надсилайте запити електронною поштою: info@sea.com.ua
