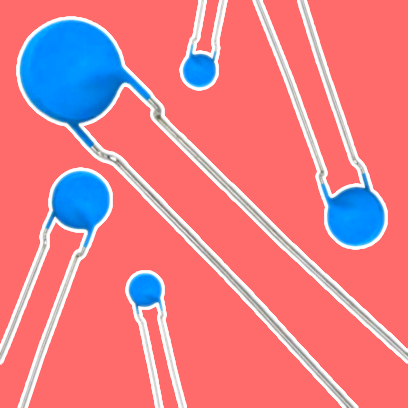

Что такое позистор и термистор PTC?
Позистор или PTC thermistor – это составляющий элемент электронных схем, это разновидность резистора, сопротивление которого зависит от температуры, но с положительным коэффициентом сопротивления и берет на себя две функции: температурного датчика и нагревателя. Позистор это фактически "имя-бренд" Murata для електронного компонента. Производится из материала титаната бария.
Принцип работы
При прохождении высокого напряжения позистор нагревается. С ростом температуры увеличивается и внутреннее сопротивление компонента, а значит через элемент будет протекать меньший электрический заряд. Также, РТС компонент работает как датчик температуры, когда происходит его нагрев под влиянием внешней среды.
Когда сопротивление уменьшается с увеличением температуры/тока - это тип устройств с отрицательным коэффициентом (NTC).
То есть, величина сопротивления резко возрастает, когда элемент достигает критического температурного фона. Обычно, сопротивление позистора увеличивается со скоростью от 15% до 60% на один градус Цельсия, когда температура подымается выше точки Кюри. Точки Кюри варьируются от 40 до 280ºC, что позволяет без труда определить необходимый вариант позистора под Ваше применение.
Температурные значения и точки Кюри PTC термисторов
| Температурная характериста | Точка Кюри (С.P.), ºC |
|
AD |
280 |
| AE | 260 |
| AF | 240 |
| AG | 220 |
| AH | 200 |
| AK | 180 |
| AL | 170 |
| AM | 160 |
| AN | 150 |
| AP | 140 |
| AS | 130 |
| AR | 120 |
| BA | 110 |
| BB | 100 |
| BC | 90 |
| BD | 80 |
| BE | 70 |
| BF | 60 |
| BG | 50 |
| BH | 40 |
| T | -50 |
Где используют
Так как позистор является достаточно точным компонентом, -его применяют в следующих сферах :
- Защита от скачков напряжения в авто, индустриальной и бытовой электронике (защита от пускового тока двигателей компрессора);
- защита LED-драйверов;
- во многих схемах управления пусковым током;
- защита первичной обмотки трансформатора;
- ограничитель тока в нагревательных приборах (паяльники, клеевые пистолеты, радиаторы отопления);
- для защиты оборудования в самовосстанавливающихся предохранителях от выхода со строя при увеличении тока использование;
- защита электросвязей;
- в цветных телевизорах в схемах размагничивания электронных трубок;
- нагревательные элементы с саморегуляцией, например, для подогрева жидкости в баке автомобилях.
Позистор гарантирует защиту от перегрузки по напряжению, если устройство имеет последовательное включение в цепь. Когда проходящий через термистор PTC ток, меньше максимального значения, обозначенного в спецификации как «защитный ток», позистор функционирует, как обычный резистор с фиксированным значением.
