SP1224 Littelfuse – захист VBUS для схем швидкого заряджання USB

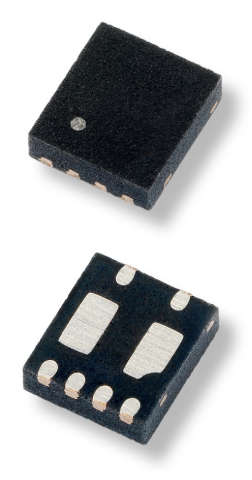

Діодна матриця TVS SP1224 від Littelfuse має номінальний захист від ударного струму блискавки 100 А (8/20, як визначено в IEC 61000-4-5 2-го видання) та забезпечує чудовий захист для додатків з інтенсивним струмом, таких як схеми швидкого заряджання USB. SP1224 TVS пропонується в компактному корпусі µDFN розміром 2,0 x 1,8 мм з типовою висотою 0,55 мм. Цей невеликий форм-фактор робить діодну матрицю ідеальною для смартфонів, планшетів та іншої портативної електроніки, яка обмежена у розмірах.

Особливості TVS SP1224

• Захист від електростатичного розряду (ESD) відповідно до IEC 61000-4-2: ±30 кВ контакт, ±30 кВ повітря
• Захист від імпульсних розрядів (EFT) відповідно до IEC 61000-4-4: 80 А (tP=5/50 нс)
• Захист від блискавки: 100 А (8/20, відповідно до IEC 61000-4-5, 2-е видання)
• Захист для VBUS з робочою напругою до 24 В
• Висока здатність до пропускання струму для додатків швидкого заряджання
• Без галогенів, без свинцю, відповідає директивам RoHS
• Рівень чутливості до вологи (MSL -1)

Datasheet SP1224

За матеріалами Littelfuse
