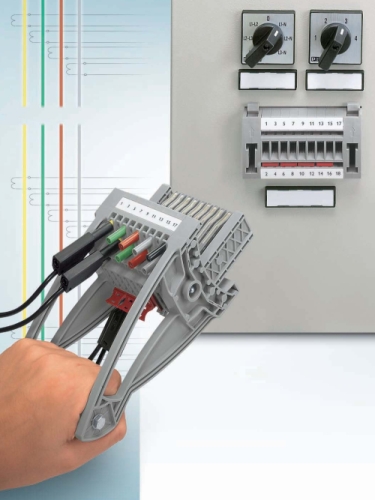

Новая модульная система испытательных блоков FAME, представленных в ноябре этого года компанией PhoenixContact, позволяет быстро и надёжно решать любые задачи связанные с контролем измерительных трансформаторов и тестированием распределительных устройств. Данная система реализует возможность замыкания вторичной обмотки ТТ с защитой от прикосновения к токоведущим частям, обеспечивая тем самым высочайшую безопасность при проведении измерений. Испытательные блоки являются универсальными и могут применятся, как для проверки трансформатора напряжения, так и трансформатора тока. Вместе с этим благодаря применению стандартных принадлежностей системы CLIPLINE complete снижаются расходы по монтажу и хранению.
Конструкция блока разработана с использованием высококачественных материалов, что обеспечивает сохранение высокой работоспособности контакта, даже после многократного срабатывания.
Контрольные крышки прочностного исполнения гарантируют удобство в работе и обеспечивают возможность подключения всего перечня тестового оборудования, кроме того предлагаются также их различные виды: рабочего режима, измерительная и холостая крышки. Отличительной чертой этого продукта является то, что при замене крышек вторичная цепь измерительного трансформатора тока автоматически замыкается накоротко, тем самым, помимо защиты от прикосновения, обеспечивается наивысшая безопасность работы трансформаторов при выполнении измерений.
Модульность конструкции системы предоставляет возможность добавления дополнительных крышек, благодаря чему для каждого конкретного случая можно создать необходимое количество контактов.
Дополнительная надежность также обеспечивается, разработанным принципом Reakdyn – это тип винтовых зажимов, имеющий такие преимущества как:
- возможность подключения нескольких проводников;
- подключение проводников с наконечниками в виде гильзы или без них;
- подключение проводников сечением 10 мм2 при ширине клеммы 8,2 мм.
В рабочем режиме контакт с короткозамкнутыми перемычками отсутствует.
Удобство подключения тестового оборудования обеспечивает вожможность реализации разнообразных тестовых схем методом установки штекерных перемычек в тестовую крышку, а разнесённое положение гнёзд в шахматном порядку позволяет создать безопасное подключение даже в условиях очень ограниченного пространства. Два функциональных канала с внутренней стороны базового блока позволяют легко подключить испытательное оборудование с помощью стандартизированных 4-милиметровых щупов тестера или кабельных наконечников вилочного типа. Это дает возможность создания нулевой точки в схеме «звезда» на выходах блока.
Разгрузка от натяжения проводов испытательного оборудования может быть реализована путём установки стяжек на ручке тестовой крышки.
Благодаря соответствующим габаритным размерам - 4-полюсные и 6-полюсные блоки легко входят у вырезанные проёмы в монтажных панелях, что исключает дополнительные затраты на модернизацию устаревших систем.
Запатентованное крепление, за счёт которого компенсируются большие допуски вырезанных вручную проёмов в стенках электротехнических шкафов, делает установку быстрой и надёжной. Уникальная конструкция крепления блока позволяет устанавливать его в вырез с допуском до 4 мм. Конструкция блока разработана так, что крышку можно снять только двумя руками, а возможность опломбирования позволяет избежать её несанкционированного снятия. Несколько зон для установки маркировки – обеспечивает максимальную информативность.
Компания СЭА является официальным дистрибьютором Phoenix Contact на территории Украины. За дополнительной информацией обращайтесь в отдел электротехничекой продукции Компании СЭА по телефону (044) 330-00-88 или присылайте запросы по электронной почте: info@sea.com.ua
